Регулятор перепада давления прямого действия "после себя"
![регулятор давления rtd](/thumb/2/QVI4U-8C3cRW9OYyF2zkaA/r/d/regulyator_davleniya_rtd.png)
Область применения
Регулятор давления прямого действия "после себя" RDT-P представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.
Регуляторы давления "после себя" предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом) путем изменения расхода.
![RDT-P1](/thumb/2/f5KbM55vnE4kU5QmsUYtdA/r/d/rdt-p1.jpg)
Установка регулятора давления "после себя"
Конструкция
Общая конструкция регулятора давления «После себя» состоит из трех главных элементов:
клапана 01,
привода 02 и
исполнительного механизма - устройства, задающего необходимое давление (далее-задатчик) 03. Тарелка клапана разгружена от гидростатических сил.
Устройство

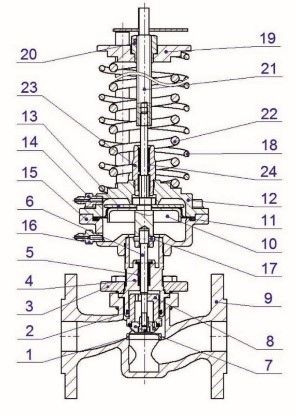

Устройство регулятора давления "после себя" показано на рисунке ниже, перечень деталей в таблице
![rdt](/thumb/2/H4fnhZPWTgDicjkrmZOCfQ/r/d/rdt.jpg)
На
рисунке
|
Наименование деталей
|
Наименование
блока
|
1
2
3
4
5
6
7
8
9
|
Седло
Манжета (уплотнение разгрузочной
камеры)
Крышка клапана
Стакан
Уплотнительный узел
Шток
Тарелка
Плунжер
Корпус клапана
|
Клапан 01
|
10
11
12
13
14
15
16
17
|
Поршень мембраны
Мембрана
Крышка (верхняя)
Шайба
Штуцер ( + )
Крышка (нижняя)
Штуцер ( - )
Штифт
|
Привод 02
|
18
19
20 21
22
23
24 |
Пружина задатчика
(меньшего усилия)
Шайба
Гайка регулировочная
Шток
Пружина задатчика
(большего усилия)
Стакан
Уплотнительный узел
|
Задатчик 03
|
Клапан регулятора при отсутствии давления нормально открыт. Импульс высокого давления подается импульсной трубкой (подключённой в верхнюю камеру привода 02 со стороны задатчика 03 к штуцеру «+» поз.14) на мембрану поз.11. Импульс низкого давления (нижняя камера привода 02 со стороны клапана 01, штуцер «-» поз. 16) под мембраной штуцер «-» не используется (остается открытым на атмосферу). Изменение регулируемой разницы давлений выше заданной величины, установленной при помощи пружины поз.18 (22) в задатчике 03, приводит к сдвигу штока поз.21 и прикрытию или открытию тарелки поз.7 клапана 01 до момента, когда величина регулируемого давления достигнет величины, установленной на задатчике 03.
