Регулятор давления прямого действия “До себя”
Область применения
Регулятор давления прямого действия "До себя" RDT-S предназначен для автоматического поддержания заданного давления рабочей среды в трубопроводе до регулятора (по ходу движения рабочей среды). Клапан регулятора при отсутствии давления нормально закрыт. При повышении давления до регулятора клапан открывается.
Регулятор представляет собой «нормально закрытый» регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений в мембранных камерах привода.

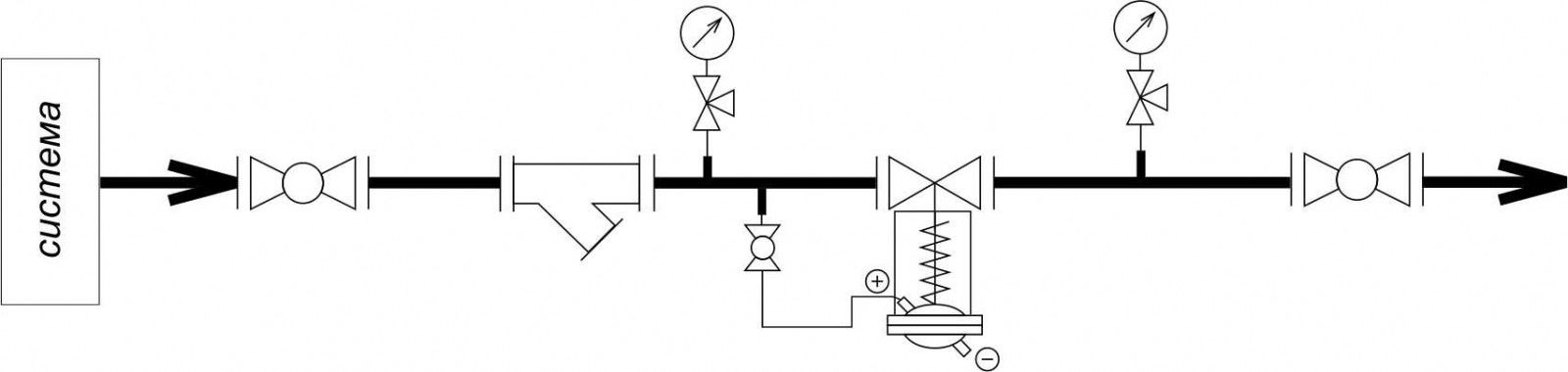

Установка регулятора давления «До себя»
Конструкция

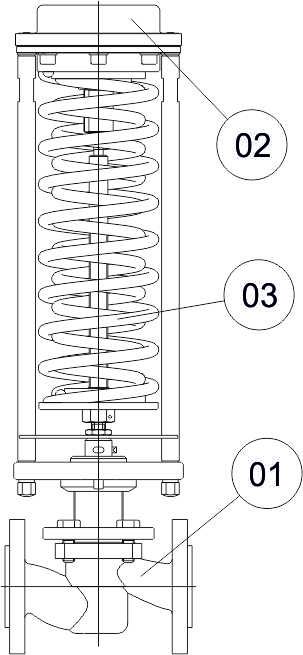

Общая конструкция регулятора давления «До себя»
состоит из трех главных элементов:
клапана 01,
привода 02
исполнительного механизма-устройства, задающего
необходимое давление (далее - задатчик) 03.
Тарелка клапана разгружена от гидростатических сил.
состоит из трех главных элементов:
клапана 01,
привода 02
исполнительного механизма-устройства, задающего
необходимое давление (далее - задатчик) 03.
Тарелка клапана разгружена от гидростатических сил.
Устройство

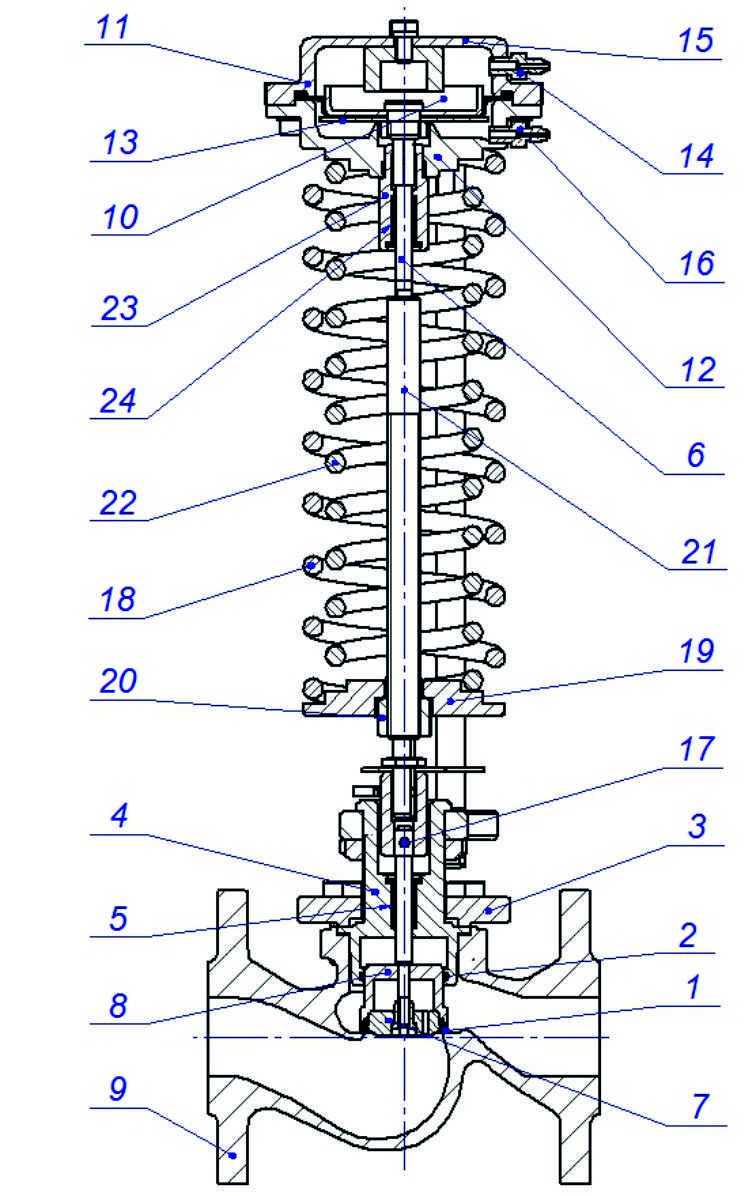

Устройство регулятора давления «До себя» показано на рисунке ниже, перечень деталей в таблице
|
На
рисунке
|
Наименование деталей
|
Наименование
блока
|
|
1
2
3
4
5
6
7
8
9
|
Седло
Манжета (уплотнение разгрузочной камеры) Крышка клапана Стакан Уплотнение Шток Тарелка Плунжер Корпус клапана |
Клапан 01
|
|
10
11
12
13
14
15
16
17
|
Поршень мембраны
Мембрана Крышка (верхняя) Шайба Штуцер ( -) Крышка (нижняя) Штуцер (+) Штифт |
Привод 02
|
|
18
19
20
21
22
23
24
|
Пружина задатчика (меньшего усилия)
Шайба Гайка регулировочная Шток Пружина задатчика (большего усилия) Стакан Уплотнительный узел |
Задатчик 03
|
Клапан регулятора при отсутствии давления нормально закрыт. Импульс высокого давления подается по импульсной трубке (входит в комплект регулятора), подключённой в нижнюю камеру привода 02 со стороны задатчика 03 к штуцеру «+» поз. 16, под мембрану поз.11. Импульс низкого давления (создаваемого атмосферой) подается на мембрану поз.11 со стороны задатчика 03 (штуцер «-» поз. 14). Изменение регулируемой разницы давлений выше заданной величины, установленной при помощи пружины поз.18 (22) в задатчике 03, приводит к сдвигу штока поз.21 и прикрытию или открытию тарелки поз.7 клапана 01 до момента, когда величина регулируемого перепада давления достигнет величины, установленной на задатчике 03.
