Регулятор давления прямого действия “До себя”


Краткие технические характеристики


Наименование параметров,единицы
измерения
Значения параметров
 Условный диаметр DN, мм
15
20
25
32
40
50
65
80
100
125
150
 Условная пропускная  способность
 Кvs, м3/ч
 0,63
1,0
1,6
2,5
4,0
 4,0
6,3
 6,3
8,0
10
12,5
16
16
20
25
 20
25
32
 40
50
63
80
 100
125
 160
200
 250
280
 Коэффициент начала  кавитации,
 Z
0,6
0,6
0,6
 0,55
 0,55
0,5
0,5
 0,45
0,4
0,35
0,3
 Температура рабочей  среды Т, °С
+5 ... +150°С
 Условное давление РN,  бар (МПа)
16 (1,6)
 Рабочая среда
Вода с температурой до 150°С, 30% водный раствор этиленгликоля
 Тип присоединения
фланцевый
 Исполнения диапазона настройки
 регулятора, бар  (МПа):
1.1
 0,2 - 1,6 (0,02 - 0,16) (оранжевая пружина)
1.2
 0,6 - 3,0 (0,06 - 0,30) (серая пружина)
1.3
 1,0 - 4,5 (0,10 - 0,45) (оранжевая пружина + серая  пружина)
2.1
 0,7 - 3,5 (0,07 - 0,35) (красная пружина)
2.2
 2,0 - 6,5 (0,20 - 0,65) (желтая пружина)
2.3
 3,0 - 9,0 (0,30 - 0,90) (красная пружина + желтая
 пружина)
 Зона  пропорциональности, % от  верхнего
 предела  настройки, не более
6
 Динамический диапазон
 регулирования
1 : 50
 Относительная протечка,  % от
 Кvs, не более
0,05%
 Окружающая среда
Воздух с температурой от +5°С до +50°С и влажностью 30-80%
 Материалы:
 -корпус
 -крышка
 -шток
 -плунжер
 -седло
 -сменный блок  уплотнения штока
 -уплотнение в затворе
 -мембрана

Чугун
Сталь 20
Нержавеющая сталь 40Х13
Нержавеющая сталь 40Х13
Нержавеющая сталь 40Х13
Направляющие-PTFE, прокладки-EPDM
“металл по металлу”
EPDM на тканевой основе


Монтажные положения
rdt2 rdt3
Монтажные положения регулятора на трубопроводе при температуре среды до 100°С (Прямолинейные участки до и после регулятора не требуются) Монтажные положения регулятора на трубопроводе при температуре среды свыше 100°С (Прямолинейные участки до и после регулятора не требуются)

Габаритные размеры

rdt4
Наименование параметров,
единицы измерения		 Значения параметров
 Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150
 Длина L, мм 130 150 160 180 200 230 290 310 350 400 480
 Высота H, мм не более 555 560 565 585 595 615 630 645 705 765 810
 Масса, кг не более 12,7 13,5 14,5 16 17,8 21,5 26 31,8 44,5 56,6 67,6


Монтажный комплект исполнительного механизма регулятора:
                                                    для Ду 15-100:
  • - медной импульсной трубкой Ду 6х1 мм длиной 1,0 м - 1 шт;
  • - латунной гайкой с внутренней резьбой - М10х1 - 1 шт;
  • - латунным штуцером с наружной трубной резьбой G1/2” (для подключения к шаровому крану) - 1 шт;
для Ду 125-150:
  • - медной импульсной трубкой Ду 10х1 мм длиной 1,0 м - 1 шт;
  • - латунной гайкой с внутренней резьбой - М14х1,5 - 1 шт;
  • - латунным штуцером с наружной трубной резьбой G1/2” (для подключения к  шаровому крану) - 1 шт.
Импульсные трубки рекомендуется подключать через шаровый кран.

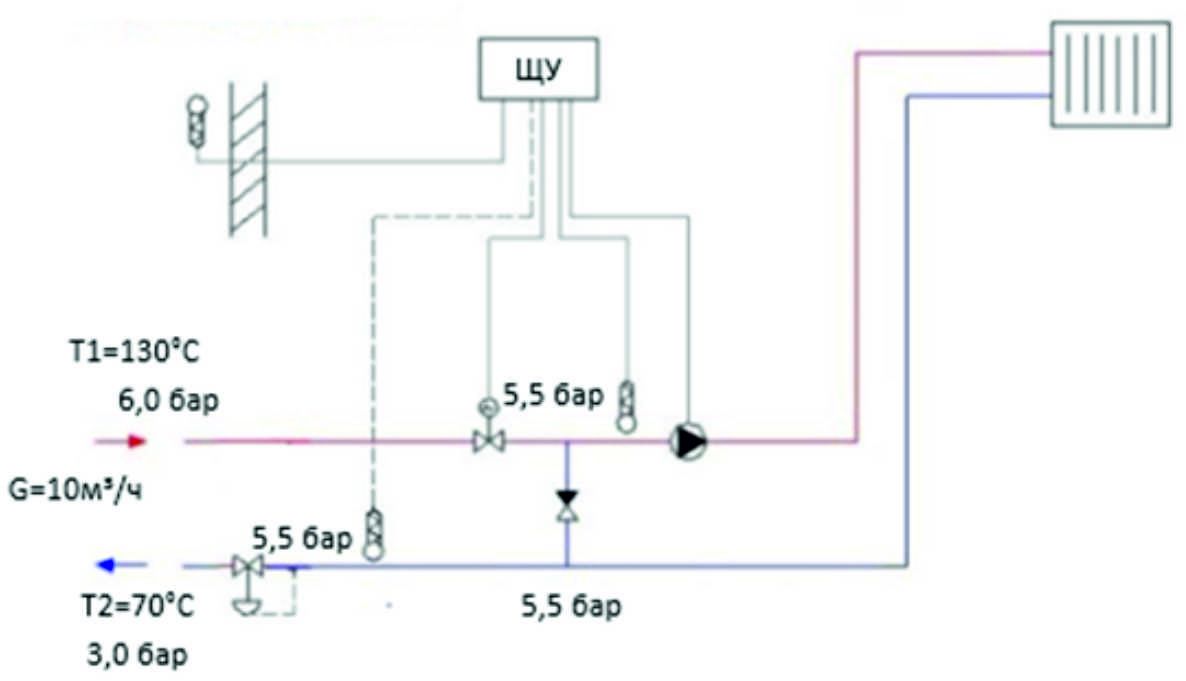

Пример подбора
Расход сетевого теплоносителя: 10 м³/ч.
Давление в подающем трубопроводе 6 бар.
Давление в обратном трубопроводе 3 бар.
Перепад давлений на двухходовом регулирующем клапане 0,5 бар.
Требуемое давление перед регулятором давления «До себя» 5,5 бар.
Регулятор давления «До себя» требуется установить на обратный трубопровод теплового пункта с температурой теплоносителя 70°С

  RDT-S
В соответствии с рекомендациями по подбору клапанов регуляторов прямого действия:
  1. По формуле (1) определяем требуемую пропускную способность клапана:
    (1) Kv=G/ √ΔP =10/ √0,5=14,08 м³/ч.
    Перепад давления на клапане ΔP выбираем из диапазона, указанного в рекомендациях по подбору регулирующих клапанов и регуляторов давления прямого действия.
  2. Выбираем диаметр клапана регулятора давления «До себя» с ближайшей большей условной пропускной способностью Kvs:
    Ду=32 мм, Кvs=16 м³/ч.
  3. По формуле (2) определяем фактический перепад на полностью открытом клапане при максимальном расходе 10 м³/ч.
    (2) ΔPф=(G/Kvs)² =(10/16)²=0,39 бар.
  4. Выбираем диапазон настройки регулятора давления «До себя»: Ртр=5,5 бар. Из таблицы подбора диапазона регулятора давлений «До себя», выбираем исполнение 2.2 (2,0-6,5 бар)
  5. Определяем по формуле (5) и значению Рнас из таблицы 2 максимальный перепад давлений, который может на себе «погасить» регулятор при требуемой настройке поддержания давления до себя 5,5 бар и температуре теплоносителя 70°С:
    (5) ΔPпред=Z(P1-Pнас)=0,55(5,5-(-0,69))=3,4 бар.
  6. Проверяем значение максимального перепада на схемном решении:
    5,5-3,0=2,5 бар <3,4 бар.
    Регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.
  7.  Номенклатура для заказа: RDT-S-2.2-32-16
Монтаж регулятора
Перед регулятором необходимо установить фильтр.
В месте забора импульса необходимо предусмотреть ручной запорный кран, позволяющий отключать давление от импульсной трубки. Во избежание загрязнения импульсной линии забор импульса желательно проводить сверху или сбоку трубопровода. Перед регулятором и после регулятора желательно предусмотреть ручные запорные краны, позволяющие проводить техническое обслуживание и ремонт регулятора без необходимости слива рабочей среды из всей системы.
Установить штуцер из комплекта регулятора на трубопровод до регулятора согласно схеме подключения регулятора в месте, удобном для подсоединения импульсной трубки. Вблизи от мест забора импульса (штуцера) установить манометр. После регулятора установить манометр.
Соединить импульсной трубкой штуцер «+» регулятора со штуцером на трубопроводе. Штуцер «-» оставить открытым на атмосферу.
