Водосчетчик квартирный ЕТ-м


Технические и метрологические характеристики одноструйных сухоходных счетчиков воды типа ЕТ-м


Наименование Значение
Исполнение счетчика
ЕТК-м-M
ETW-м-M
ЕТК-м-N
ETW-м-N
ЕТК-м-M
ETW-м-M
ЕТК-м-N
ETW-м-N
Номинальный размер DN 15 DN 20
Номинальный размер резьбовых соединений G 3/4 B G 1 B
Длина счетчика, L, мм 110 130
Ширина, мм 72
Высота, Н, мм 80 80 85 85
Масса, кг 0,43 0,5* 0,58 0,65*
Примечание - * с герконовым датчиком



Наименование Установка счетчика

Расходы, м3/ч, для соотношений
R=Q3/Q1 по СТБ ISO 4064-1:
максимальный, Q4
постоянный, Q3
переходный, Q2
минимальный, Q1
 Горизонтальная Вертикальная
R50 R40 R31,5 R25 R20
2,0
1,6
0,05
0,03
2,0
1,6
0,063
0,04
2,0
1,6
0,08
0,05
2,0
1,6
0,1
0,063
2,0
1,6
0,12
0,08
Класс потери давления Δp40
Температурный класс T90
Класс по дпвлению воды MAP 10
Класс чувствительности к возмущениям потока перед счетчиком U0
Класс чувствительности к возмущениям потока после счетчика D0

При выпуске из производства и после ремонта пределы допускаемых значений относительной погрешности в диапазоне расходов составляют:
     ±5 % при Q1<Q ≤Q2;
     ±2 % при Q2<Q≤Q4 (в диапазоне температур воды до 30 °С);
     ±3 % при Q2<Q≤ Q4 (в диапазоне температур воды от 30 до 90 °С).

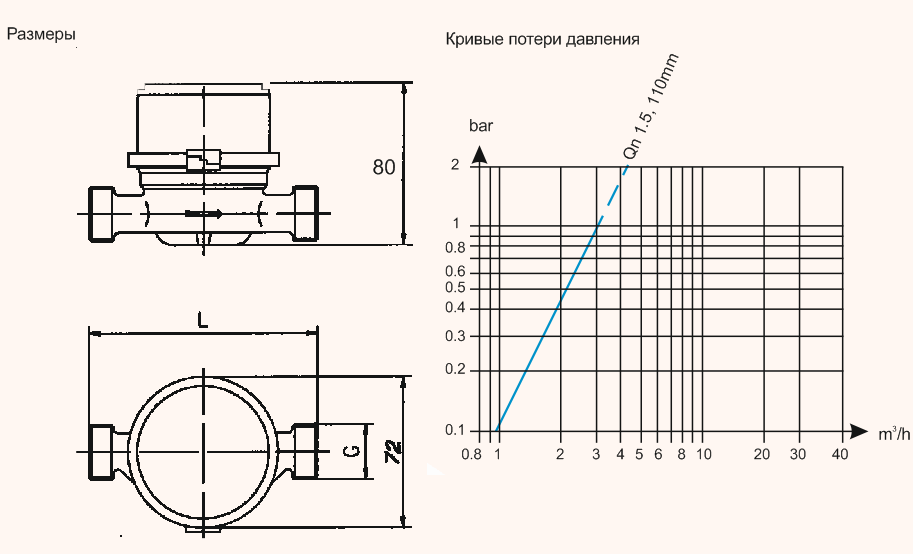

График потерь индивидуальных счетчиков

кривые индивид

Условия эксплуатации
Нормальная работа счетчика обеспечивается при температуре окружающего воздуха от +5°С до + 55°С при соблюдении условий:
      - счетчик рекомендуется использовать для измерения количества воды при расходах в диапазоне от Q1 до Q4;
      - в трубопроводе не должны возникать гидравлические удары и вибрации, влияющие на работу счетчика;
      - счетчик во время эксплуатации должен быть заполнен водой.
