Клапан запорно-регулирующий проходной седельный TRV с электроприводом
Технические характеристики
| Наименование параметров, единицы измерения | Значение параметров | ||||||||||
| Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Условная пропускная способность, Kvs м3/ч | 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 |
1,6 2,5 4,0 6,3 |
2,5 4,0 6,3 10 |
6,3 10 16 |
10 16 20 25 |
10 16 25 32 40 |
25 40 63 |
40 63 100 |
63 100 125 160 |
100 125 160 250 |
160 250 300 |
| Коэффициент начала кавитации, Z | 0,6 | 0,55 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | ||||
| Расходная характеристика | линейная составная | ||||||||||
| Номинальное давление PN, бар (МПа) | 16 (1,6) | ||||||||||
| Протечка в затворе,% от Kvs, не более | 0,01 | ||||||||||
| Ход штока, мм | 10 | 16 | 20 | 22 | 25 | 32/25* | 40/25* | 50 | 60 | ||
| Тип присоединения | фланцевый | ||||||||||
| Динамический диапазон регулирования | 1 : 50 | ||||||||||
| Рабочая среда | Вода с температурой до 150°С, 30% водный раствор этиленгликоля | ||||||||||
| Материалы корпус |
чугун | ||||||||||
| крышка | сталь 20 | ||||||||||
| шток | нержавеющая сталь 40х13 | ||||||||||
| плунжер | |||||||||||
| седло | |||||||||||
| сменный блок уплотнения штока | направляющие – PTFE, прокладки – EPDM | ||||||||||
| уплотнение в затворе | "металл по металлу" | ||||||||||
* Только для клапанов с приводом с наличием датчика положения с токовым сигналом 4-20mA

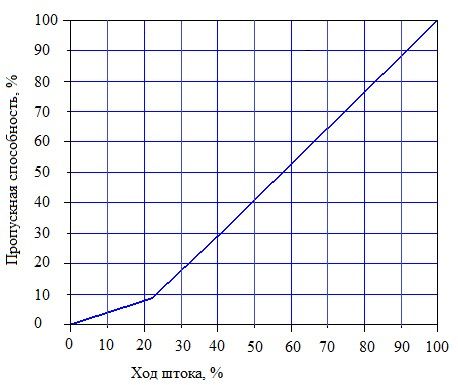

ХАРАКТЕРИСТИКА РЕГУЛИРОВАНИЯ
Электропривод прямоходный TSL-1600
Стандартное оснащение:
- Климатическое исполнение для умеренной среды (У)
- Напряжение 230V AC
- Клеммное присоединение
- Местный указатель положения
- Механическое присоединение столбчатое
- Ручное управление
- Степень защиты IP 67
- Частота сети 50-60 Гц
- Усилие отключения 1800 Н
- Номинальная нагрузка 1600 Н
- Скорость управления, мм/мин: 25; 16; 10; 7,5
- Рабочий ход 25 мм
- Выключатели положения регулируемые
- Выключение по усилию – электронное, бесконтактное
- Трехпозиционное управление – 230 V
- Напряжение 230V AC
- Клеммное присоединение
- Местный указатель положения
- Механическое присоединение столбчатое
- Ручное управление
- Степень защиты IP 67
- Частота сети 50-60 Гц
- Усилие отключения 1800 Н
- Номинальная нагрузка 1600 Н
- Скорость управления, мм/мин: 25; 16; 10; 7,5
- Рабочий ход 25 мм
- Выключатели положения регулируемые
- Выключение по усилию – электронное, бесконтактное
- Трехпозиционное управление – 230 V

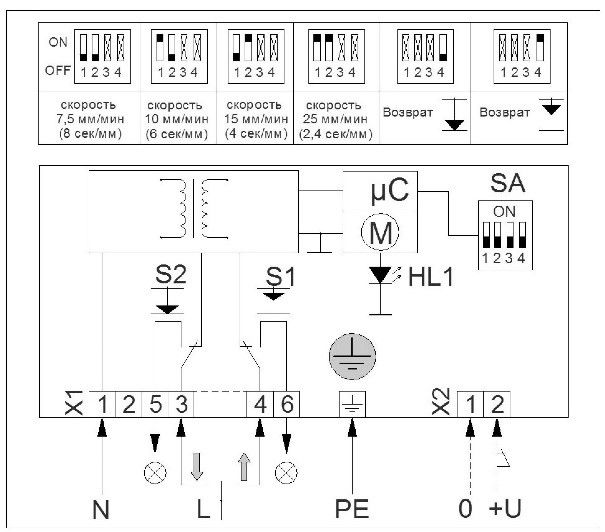

Схемы включения TSL-1600 (тип привода 101)

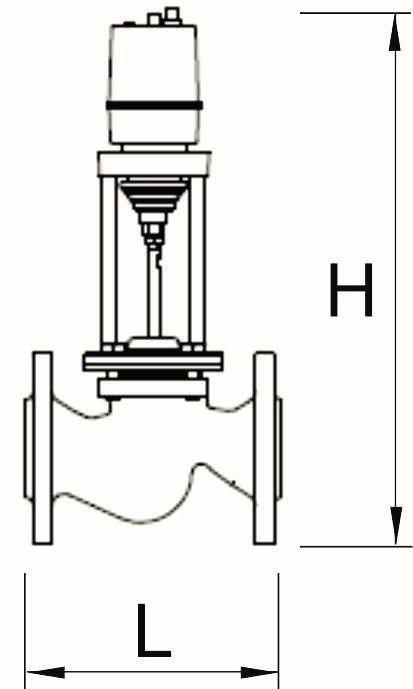

Габаритные размеры
|
Наименование параметров, единицы измерения
|
Значения параметров
|
|||||
|
Условный диаметр DN, мм
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Длина L, мм
|
130
|
150
|
160
|
180
|
200
|
230
|
|
Высота клапана Н:
|
372
|
377
|
387
|
407
|
427
|
462
|
Режим работы
