Теплосчетчик ТЭМ-104-К


Основные технические характеристики

Диапазон измерений расходов:

Диаметр условного прохода ППР, Ду, мм Диапазон расхода
Наименьший расход, Gн, м3/ч Наибольший расход, Gв, м3/ч
15 0,015 1,5
20 0,03 3,0

 Диапазон измерений:
 Температуры 0-150 °С
 Разности температур 2-100 °С
 Динамический диапазон  измерения расхода 1:100
 Длина линии связи:
 датчик расхода ПРПК – ИВБ до 30 м (уточняется при заказе)
 Термопреобразователь – ИВБ до 30 м, четырехпроводная
 Порт ввода-вывода RS-232С по заказу
 Порт ввода-вывода RS-485  (гальваноразвязанный) по заказу
 Подключение модема по RS-232С есть, в т.ч. GSM-модем
 Возможность подключения в сеть  Ethernet через адаптер ("ТЭМ-порт")
 Импульсный выход есть
 Габаритные размеры ИВБ 171х147х57 мм
 Межповерочный интервал при выпуске из производства – 4 года, при периодической поверке – 2 года

Основные метрологические характеристики
Теплосчетчик ТЭМ-104-К соответствует классу В по СТБ ГОСТ Р 51649 (класс 2 СТБ ЕН 1434-1).
Пределы допускаемой относительной погрешности измерительного канала количества теплоты по СТБ ГОСТ Р 51649 не превышают значений, вычисленных по формуле:
Q max = ±(3 + 4dtн /dt + 0,02Gв/G)
где:
dtн – минимальное измеряемое значение разности температур в подающем и обратном трубопроводах, °С;
dt – измеренное значение разности температур в подающем и обратном трубопроводах, °С;
G – измеренное значение объемного расхода теплоносителя, м3/ч.
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема теплоносителя

Диапазон измерений Пределы допускаемой относительной погрешности Gmax, Vmax, %
Gн <= G < 0,04Gв ±4
0,04Gв <= G <= Gв ±(1,5+0,01Gв/G)
Примечание: G – измеренное значение объемного расхода теплоносителя, м3/ч

Пределы допускаемой абсолютной погрешности при измерении температуры, °C:
  • при комплектации ТС класса А по ГОСТ 6651 ±(0,35+0,003t);
  • при комплектации ТС класса В по ГОСТ 6651 ±(0,6+0,004t).
где t – измеряемая температура в градусах Цельсия.
Пределы допускаемой относительной погрешности при измерении времени: ± 0,01 %.

Теплотехнические схемы установки
Возможны три варианта установки теплосчётчика ТЭМ-104-К (3 схемы):

"ПОДАЧА"

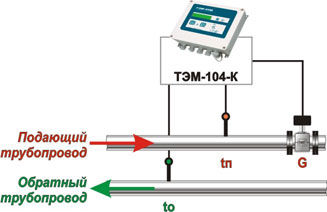

Закрытая система отопления с ПРПК на подающем трубопроводе.

4f3d599b0cebcfba68478a8c0c7a64e0

Q = Мп(hп - hо)


"ОБРАТКА"

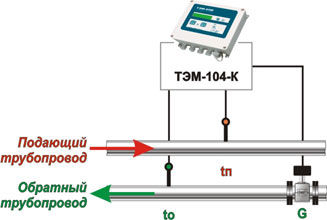

Закрытая система отопления с ПРПК на обратном трубопроводе.

e81cdc11853b82f4934971fb2243342a

Q = Мо(hп - hо)


"ТУПИКОВАЯ ГВС"

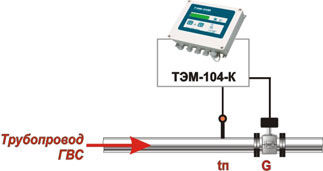

ГВС без циркуляции.

1b96314746c97da2828d4f5dcccfd70d

Q = Мг(hг - hх)

Условные обозначения на приведенных схемах:
Q - потребленная (отпущенная) тепловая энергия, Гкал;
Мп, Мо, Мг - масса теплоносителя, т;
tп, tо, tх - температура теплоносителя в соответствующем трубопроводе;
hп, hо, hх - энтальпия теплоносителя;
G - датчик расхода.
