Модуль управления многофункциональный TTR-01
Назначение
Модуль управления многофункциональный TTR-01 (далее TTR) - микропроцессорное устройство с символьно-цифровой индикацией. Программируется потребителем, предназначен для автоматического управления и регулирования подачей тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства, а также для автоматического управления узлом подпитки в одноконтурной или двухконтурной независимой системе отопления.
Возможно использование в составе автоматизированных и контрольно-измерительных системах через встроенный интерфейс связи RS-485.
Модуль должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации.
В зависимости от объекта, при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением, обеспечивающим выполнение технического задания.
Модуль управления TTR в системе отопления или горячего водоснабжения обеспечивает управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный».
Модуль управления TTR в узле подпитки одноконтурной независимой системы отопления обеспечивает управление одним двухпозиционным клапаном и работу до двух насосов в группе «основной + резервный».
Отличительные особенности

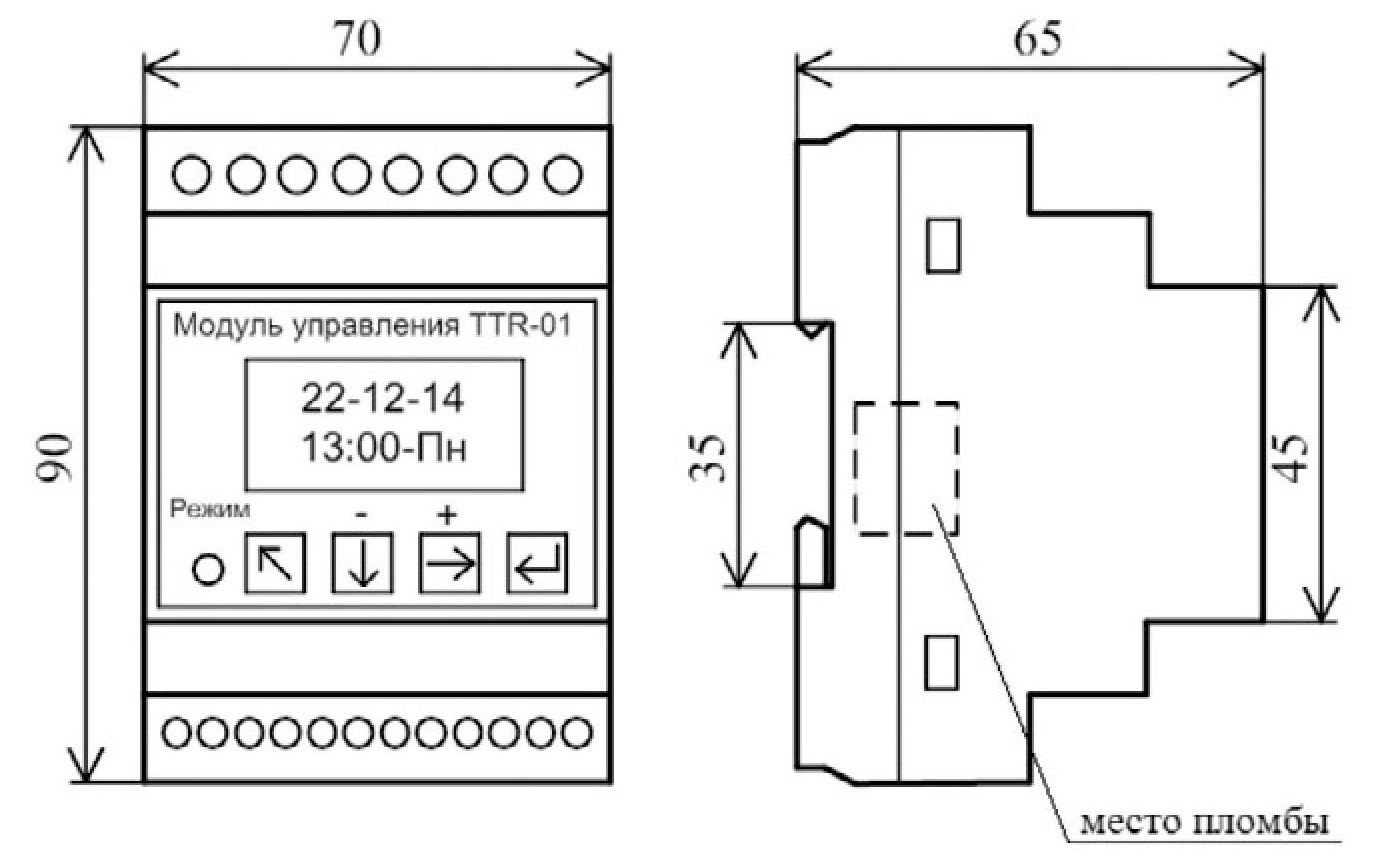

- малые габаритные размеры: модуль выполнен в корпусе для крепления на DIN-рейку 35 мм, габаритные размеры: 90х70х65 мм;
- автонастройка (самоадаптация) коэффициентов регулятора под параметры объекта управления;
- жидко-кристаллический индикатор с подсветкой для отображения информации;
- встроенные часы реального времени с резервным источником питания;
- архив данных всех измеренных температур и состояния датчиков;
- диагностика наличия аварийной (нештатной) ситуации и неисправности прибора;
- сохранение настроек при пропадании питания;
- интерфейс RS485 (протокол ModBus-RTU);
- изменение (обновление) программы модуля управления через интерфейс связи RS-485 с помощью программы-загрузчика;
- выбор типа (алгоритма) управления контура с помощью кнопок, расположенных на лицевой поверхности прибора.
Устройство
Конструктивно модуль управления выполнен в корпусе для крепления на DIN-рейку 35 мм.
На лицевой поверхности корпуса расположен жидкокристаллический индикатор (далее – ЖКИ), индикатор режима работы и кнопки управления. Подключение внешних электрических цепей производится винтовыми зажимами.
На лицевой поверхности корпуса расположен жидкокристаллический индикатор (далее – ЖКИ), индикатор режима работы и кнопки управления. Подключение внешних электрических цепей производится винтовыми зажимами.
Принцип работы
Основой TTR является однокристальный микроконтроллер, который организует работу всего изделия – измеряет входные сигналы, поступающие от внешних датчиков, производит расчёты, выводит полученные значения параметров на ЖКИ и, согласно с программой, вырабатывает сигналы управления исполнительными механизмами.
Для системы горячего водоснабжения и отопления автоматическое управление подачей тепла производится путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями (далее – уставками).
В зависимости от знака и величины рассогласования модуль управления вырабатывает сигналы управления исполнительными механизмами.
Для узла подпитки в системе отопления модуль управления TTR начинает свою работу с опроса состояния датчика наличия теплоносителя в системе. В случае наличия давления в системе и при условии Pсх<P<Pmax, TTR включает вначале клапан подпитки и через заданный период Тзад, длительность которого может быть запрограммирована пользователем, включает насос.
При достижении максимального уровня давления Pmax модуль управления TTR производит выключение насоса и клапана подпитки. Далее, при достижение давления низкого уровня Pmin, процесс включения клапана подпитки и насоса повторяется.
Алгоритмом работы программы в модуле TTR предусмотрена функция попеременной работа насосов с целью равномерного износа, переключение на работу резервного насоса в случае неисправности работающего насоса по датчику неисправности и/или по времени ограничения работы насоса Тогр, длительность которого может быть запрограммирована пользователем.
Для системы горячего водоснабжения и отопления автоматическое управление подачей тепла производится путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями (далее – уставками).
В зависимости от знака и величины рассогласования модуль управления вырабатывает сигналы управления исполнительными механизмами.
Для узла подпитки в системе отопления модуль управления TTR начинает свою работу с опроса состояния датчика наличия теплоносителя в системе. В случае наличия давления в системе и при условии Pсх<P<Pmax, TTR включает вначале клапан подпитки и через заданный период Тзад, длительность которого может быть запрограммирована пользователем, включает насос.
При достижении максимального уровня давления Pmax модуль управления TTR производит выключение насоса и клапана подпитки. Далее, при достижение давления низкого уровня Pmin, процесс включения клапана подпитки и насоса повторяется.
Алгоритмом работы программы в модуле TTR предусмотрена функция попеременной работа насосов с целью равномерного износа, переключение на работу резервного насоса в случае неисправности работающего насоса по датчику неисправности и/или по времени ограничения работы насоса Тогр, длительность которого может быть запрограммирована пользователем.
