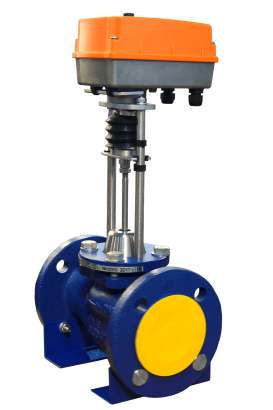

Клапан запорно-регулирующий проходной седельный TRV с электроприводом


                                 510x410-regulyator-min.258
Область применения
Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.
Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Назначение
Клапаны проходные седельные регулирующие TRV с электрическим исполнительным механизмом предназначены для регулирования расхода рабочей среды, протекающей по трубопроводу при давлении не более 1,6 МПа, с температурой от плюс 5 до плюс 150 ºС в системах автоматического регулирования технологических процессов.
Присоединение клапанов к трубопроводу – фланцевое. Присоединение
фланцев, размеры уплотнительных поверхностей и присоединительные размеры по
ГОСТ 33259-2015.

Устройство клапана

Устройство неразгруженного по давлению
клапана DN 15 - DN 32

Устройство разгруженного по давлению
клапана DN 40 - DN 150



  1. Корпус клапана
  2. Плунжер
  3. Уплотнительное кольцо
  4. Седло
  5. Шток
  1. Кольцо плунжера
  2. Корпус
  3. Уплотнение крышки
  4. Уплотнительный узел штока
  1. Гайка
  2. Крышка клапана
  3. Гайка уплотнения штока
  4. Гайка
  5. Поршень
  1. Уплотнение
  2. Разгрузочная камера
  3. Электрический
  4. исполнительный механизм
