Трехходовые регулирующие клапаны TRV-3
Краткие технические характеристики
|
Наименование параметров,
единицы измерения
| Значения параметров | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| Условная пропускная способность Kvs, м³/час | 0,63 1,25 1,6 2,5 4 |
5 6,3 |
8 10 |
12,5 16 |
20 25 |
31,5 40 |
50 63 |
80 100 |
125 160 |
| Пропускная характеристика | А-АВ, равнопроцентная; В-АВ, линейная | ||||||||
| Номинальное давление PN, бар (МПа) | 16 (1,6) | ||||||||
| Ход штока, мм | 14 | 32/25* | |||||||
| Тип присоединения | фланцевый | ||||||||
| Рабочая среда | вода, этиленгликоль, пропиленгликоль с температурой до 150 С° | ||||||||
| Материалы: | |||||||||
| корпус | чугун | ||||||||
| запорный узел (плунжер) | латунь CW614N | ||||||||
| шток и седло канала В | коррозионная сталь ГОСТ 5632 | ||||||||
| уплотнение плунжера | резина термостойкая из EPDM | ||||||||
| уплотнение штока | направляющие – PTFE, прокладки из EPDM каучука | ||||||||

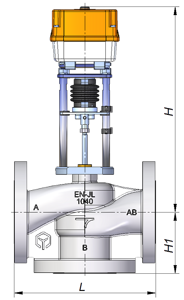

Габаритные и установочные размеры
|
Наименование параметров, единицы измерения
|
Значения параметров
| ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Условный диаметр DN, мм
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
Длина L, мм
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
Высота Н1, мм
|
65
|
70
|
75
|
95
|
100
|
100
|
120
|
130
|
150
|
|
Высота клапана Н:
|
|||||||||
|
c приводом TSL-1600/TSL-1600R, мм /не более
|
300
|
301,5
|
306,5
|
310
|
319
|
315
|
|
|
|
|
с типом привода ST mini 472.0, мм /не более
|
295
|
291,5
|
296,5
|
300
|
309
|
305
|
|
|
|
|
c приводом TSL-2200/TSL-2200R, мм /не более
|
|
|
|
|
|
|
398
|
407
|
417
|
|
с типом привода ST 0 490.0, мм /не более
|
|
|
|
|
360
|
355
|
478
|
487
|
497
|
|
Масса клапана:
|
|||||||||
|
c приводом TSL-1600/TSL-1600R, кг /не более
|
6,3
|
7,2
|
8,2
|
10,8
|
12,3
|
14,8
|
|
|
|
|
с типом привода ST mini 472.0, кг /не более
|
6,1
|
7
|
8
|
10,6
|
12,1
|
14,6
|
|
|
|
|
c приводом TSL-2200/TSL-2200R, мм /не более
|
|
|
|
|
|
|
24
|
28
|
33,8
|
|
с типом привода ST 0 490.0, кг /не более
|
|
|
|
|
14,2
|
16,2
|
24
|
28
|
33,8
|
