Регулятор перепада давления прямого действия "после себя"
Краткие технические характеристики
|
Наименование параметров,единицы измерения
|
Значения параметров
|
||||||||||
|
Условный диаметр DN, мм
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
Условная пропускная способность
Кvs, м3/ч
|
0,63
1,0
1,6
2,5
4,0
|
4,0
6,3
|
6,3
8,0
|
10
12,5
16
|
16
20
25
|
20
25
32
|
40
50
|
63
80
|
100
125
|
160
200
|
250
280
|
|
Коэффициент начала кавитации,
Z
|
0,6
|
0,6
|
0,6
|
0,55
|
0,55
|
0,5
|
0,5
|
0,45
|
0,4
|
0,35
|
0,3
|
|
Температура рабочей среды Т, °С
|
+5 ... +150°С
|
||||||||||
|
Условное давление РN, бар (МПа)
|
16 (1,6)
|
||||||||||
|
Рабочая среда
|
Вода с температурой до 150°С, 30% водный раствор этиленгликоля
|
||||||||||
|
Тип присоединения
|
фланцевый
|
||||||||||
|
Исполнения диапазона настройки
регулятора, бар (МПа):
|
|||||||||||
|
1.1
|
0,2 - 1,6 (0,02 - 0,16) (оранжевая пружина)
|
||||||||||
|
1.2
|
0,6 - 3,0 (0,06 - 0,30) (серая пружина)
|
||||||||||
|
1.3
|
1,0 - 4,5 (0,10 - 0,45) (оранжевая пружина + серая пружина)
|
||||||||||
|
2.1
|
0,7 - 3,5 (0,07 - 0,35) (красная пружина)
|
||||||||||
|
2.2
|
2,0 - 6,5 (0,20 - 0,65) (желтая пружина)
|
||||||||||
|
2.3
|
3,0 - 9,0 (0,30 - 0,90) (красная пружина + желтая пружина)
|
||||||||||
|
Зона пропорциональности, % от верхнего
предела настройки, не более
|
6
|
||||||||||
|
Динамический диапазон
регулирования
|
1 : 50
|
||||||||||
|
Относительная протечка, % от
Кvs, не более
|
0,05%
|
||||||||||
|
Окружающая среда
|
Воздух с температурой от +5°С до +50°С и влажностью 30-80%
|
||||||||||
|
Материалы:
-корпус
-крышка
-шток
-плунжер
-седло
-сменный блок уплотнения штока
-уплотнение в затворе
-мембрана
|
Чугун
Сталь 20
Нержавеющая сталь 40Х13
Нержавеющая сталь 40Х13
Нержавеющая сталь 40Х13
Направляющие-PTFE, прокладки-EPDM
“металл по металлу”
EPDM на тканевой основе
|
||||||||||
Монтажные положения
| Монтажные положения регулятора на трубопроводе при температуре среды до 100°С (Прямолинейные участки до и после регулятора не требуются) | Монтажные положения регулятора на трубопроводе при температуре среды свыше 100°С (Прямолинейные участки до и после регулятора не требуются) |

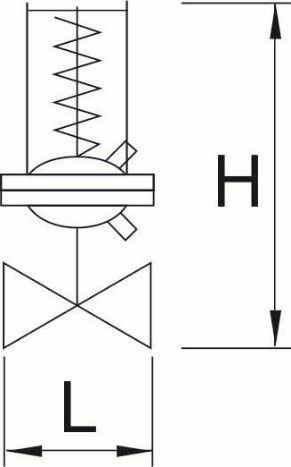

Габаритные размеры
| Наименование параметров, единицы измерения |
Значения параметров | ||||||||||
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| Высота H, мм не более | 525 | 530 | 535 | 550 | 565 | 581 | 583 | 611 | 672 | 695 | 735 |
| Масса, кг не более | 12 | 12,5 | 13,1 | 14,9 | 16,9 | 20 | 25 | 31 | 43,5 | 55 | 67 |
Монтажный комплект исполнительного механизма регулятора:
для Ду 15-100:
для Ду 15-100:
- - медной импульсной трубкой Ду 6х1 мм длиной 1,0 м - 1 шт;
- - латунной гайкой с внутренней резьбой - М10х1 - 1 шт;
- - латунным штуцером с наружной трубной резьбой G1/2” (для подключения
к шаровому крану) - 1 шт;
для Ду 125-150:
- - медной импульсной трубкой Ду 10х1 мм длиной 1,0 м - 1 шт;
- - латунной гайкой с внутренней резьбой - М14х1,5 - 1 шт;
- - латунным штуцером с наружной трубной резьбой G1/2” (для подключения
к шаровому крану) - 1 шт.
Импульсные трубки рекомендуется подключать через шаровый кран.

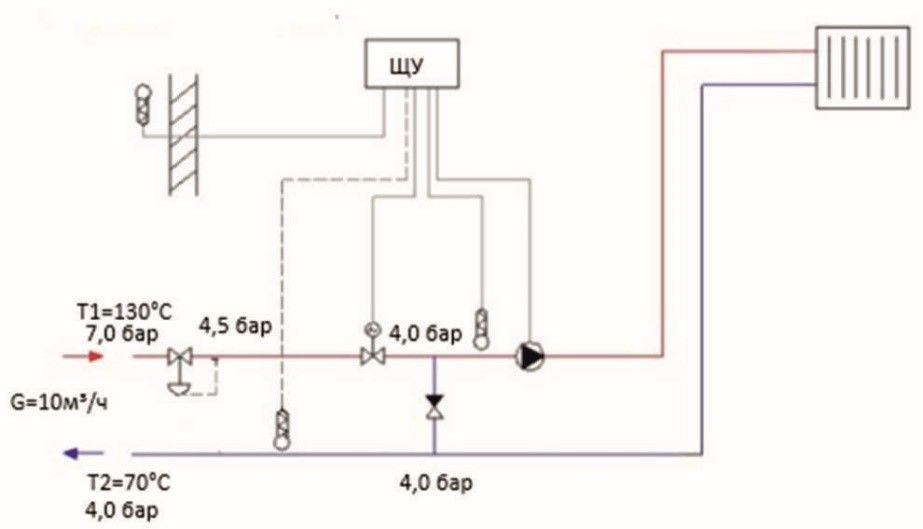

Пример подбора
Требуется подобрать регулятор давления «После себя».
Расход сетевого теплоносителя: 10 м³/ч.
Давление в подающем трубопроводе 7 бар.
Давление в обратном трубопроводе 4 бар.
Перепад давлений на двухходовом регулирующем клапане 0,5 бар.
Требуемое давление за регулятором давления «После себя» 4,5 бар.
Регулятор давления «После себя» требуется установить на подающий трубопровод теплового пункта с температурой теплоносителя 130°С.
Давление в подающем трубопроводе 7 бар.
Давление в обратном трубопроводе 4 бар.
Перепад давлений на двухходовом регулирующем клапане 0,5 бар.
Требуемое давление за регулятором давления «После себя» 4,5 бар.
Регулятор давления «После себя» требуется установить на подающий трубопровод теплового пункта с температурой теплоносителя 130°С.
В соответствии с рекомендациями по подбору клапанов регуляторов прямого действия:
- По формуле (1) определяем требуемую пропускную способность клапана:
(1) Kv=G/ √ΔP =10/ √0,5=14,08 м³/ч.
Перепад давления на клапане ΔP выбираем из диапазона, указанного в рекомендациях по подбору регулирующих клапанов и регуляторов давления прямого действия. - Выбираем диаметр клапана регулятора давления «После себя» с ближайшей большей условной пропускной способностью Kvs:
Ду=32 мм, Кvs=16 м³/ч. - По формуле (2) определяем фактический перепад на полностью открытом клапане при максимальном расходе 10 м³/ч.
(2) ΔPф=(G/Kvs)² =(10/16)²=0,39 бар. - Выбираем диапазон настройки регулятора давления «После себя»: Ртр=4,5 бар. Из таблицы подбора диапазона регулятора давлений «После себя», выбираем исполнение 2.2 (2,0-6,5 бар)
- Определяем по формуле (5) и значению Рнас из таблицы 2 максимальный перепад давлений, который может на себе «погасить» регулятор при требуемой настройке давления после себя 4,5 бар и температуре теплоносителя 130°С:
(5) ΔPпред=Z(P1-Pнас)=0,55(7-1,7)=2,92 бар. - Проверяем значение максимального перепада на схемном решении:
7-4,5=2,5 бар < 2,92 бар.
Регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует. - Номенклатура для заказа: RDT-Р-2.2-32-16
Монтаж регулятора
Перед регулятором рекомендуется установить фильтр.
В местах забора импульсов необходимо предусмотреть ручные запорные краны, позволяющие отключать давление от импульсных трубок. Во избежание загрязнения импульсных линий забор импульса желательно проводить сверху или сбоку трубопроводов.
Перед регулятором и после регулятора желательно предусмотреть ручные запорные краны, позволяющие проводить техническое обслуживание и ремонт регулятора без необходимости слива рабочей среды из всей системы.
Установить два штуцера из монтажного комплекта регулятора на подающий и обратный трубопроводы согласно схеме подключения регулятора в местах, удобных для подсоединения импульсных трубок. Вблизи от мест забора импульсов (штуцеров) установить манометры.
При установке регулятора на подающем трубопроводе перед регулятором установить манометр. При установке регулятора на обратном трубопроводе после регулятора установить манометр. Соединить импульсными трубками штуцер «+» регулятора с подающим трубопроводом и штуцер «-» регулятора с обратным трубопроводом.
Перед регулятором и после регулятора желательно предусмотреть ручные запорные краны, позволяющие проводить техническое обслуживание и ремонт регулятора без необходимости слива рабочей среды из всей системы.
Установить два штуцера из монтажного комплекта регулятора на подающий и обратный трубопроводы согласно схеме подключения регулятора в местах, удобных для подсоединения импульсных трубок. Вблизи от мест забора импульсов (штуцеров) установить манометры.
При установке регулятора на подающем трубопроводе перед регулятором установить манометр. При установке регулятора на обратном трубопроводе после регулятора установить манометр. Соединить импульсными трубками штуцер «+» регулятора с подающим трубопроводом и штуцер «-» регулятора с обратным трубопроводом.
ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ МЕМБРАНЫ НЕ ДОПУСКАЕТСЯ УСТАНАВЛИВАТЬ ЗАГЛУШКУ НА ШТУЦЕР «-».
