Регулятор перепада давления прямого действия RDT

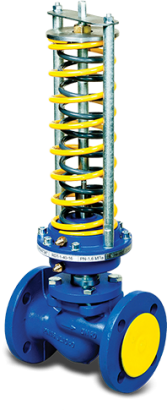

                                                        регулятор давления rtd

Область применения
Регулятор перепада давления прямого действия RDT представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

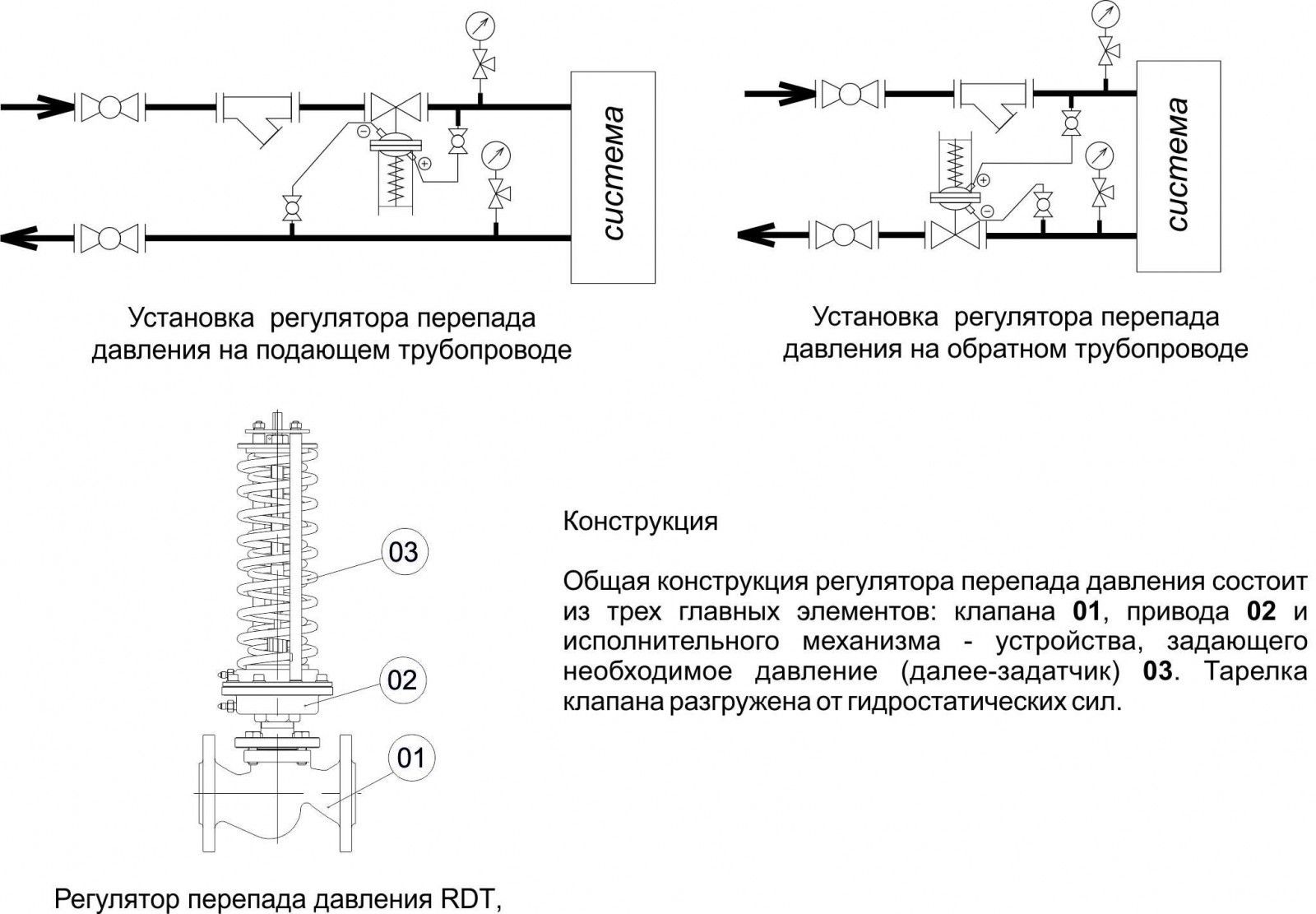

Регуляторы перепада давления прямого действия предназначены для автоматического поддержания перепада давления в контурах отопления, горячего водоснабжения, вентиляции в тепловых пунктах объектов теплоснабжения, а также на других участках гидравлических систем.

rdt1

Устройство
Устройство регулятора перепада давления показано на рисунке ниже, перечень деталей в таблице



rdt

На
рисунке
Наименование деталей
Наименование
блока
1
2


3
4
5
6
7
8
9
 Седло
 Манжета (уплотнение  разгрузочной
 камеры)
 Крышка клапана
 Стакан
 Уплотнительный узел
 Шток
 Тарелка
 Плунжер
 Корпус клапана
Клапан 01
10
11
12
13
14
15
16
17
 Поршень мембраны
 Мембрана
 Крышка (верхняя)
 Шайба
 Штуцер ( + )
 Крышка (нижняя)
 Штуцер ( - )
 Штифт
Привод 02
18

19
20
21
22

23
24
 Пружина задатчика  (меньшего усилия)
 Шайба
 Гайка регулировочная
 Шток
 Пружина задатчика  (большего усилия)
 Стакан
 Уплотнительный узел
Задатчик 03

Клапан регулятора при отсутствии давления нормально открыт. Импульс высокого давления регулируемого перепада подается импульсной трубкой (подключённой в верхнюю камеру привода 02 со стороны задатчика 03 к штуцеру «+» поз.14) на мембрану поз.11. Импульс низкого давления подается импульсной трубкой (подключённой в нижнюю камеру привода 02 со стороны клапана 01 к штуцеру «-» поз. 16) под мембрану. Изменение регулируемой разницы давлений выше заданной величины, установленной при помощи пружины поз.18 (22) в задатчике 03, приводит к сдвигу штока поз.21 и прикрытию или открытию тарелки поз.7 клапана 01 до момента, когда величина регулируемого перепада давления достигнет величины, установленной на задатчике 03.
