Краны шаровые для жидкости фланцевые LD

  • Оптовые цены
  • Бесплатная доставка по РБ
  • Поставка от 1 дня
  • Работаем только с юридическими лицами
Звоните и заказывайте!
Основные типоразмеры всегда на складе!
info@trk-com.by
sales@trk-com.by
Кран шаровый фланцевый LD стандартнопроходной для жидкости

                                              кран шаровый стандартнопроходной

Основные технические характеристики

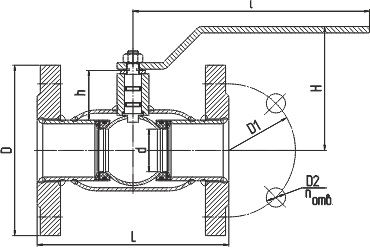

кран шаровый стандартнопроходной-1
Спецификация материалов
Корпус: cталь Ст.20
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-800: AISI 409;
Шток: нержавеющая сталь (12Х18Н10Т, 20x13)
Уплотнение штока: EPDM, фторсилоксановый эластомер
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера



DN PN Код d D D1 D2 n отв h H I L Вес, кг.
15 40  КШ.Ц.Ф.015.040.Н/П.02 10 95 65 14 4 23 72 170 120 1,8
20 40  КШ.Ц.Ф.020.040.Н/П.02 15 105 75 14 4 23 72 170 120 2,2
25 40  КШ.Ц.Ф.025.040.Н/П.02 18 115 85 14 4 21 75 170 140 2,7
32 40  КШ.Ц.Ф.032.040.Н/П.02 24 135 100 18 4 21 75 170 140 3,7
40 40  КШ.Ц.Ф.040.040.Н/П.02 30 145 110 18 4 44 92 217 165 4,6
50 40  КШ.Ц.Ф.050.040.Н/П.02 40 160 125 18 4 44 100 235 180 6,1
65 16  КШ.Ц.Ф.065.016.Н/П.02 49 180 145 18 4 44 110 235 200 8,4
65 25  КШ.Ц.Ф.065.025.Н/П.02 49 180 145 18 8 44 110 235 200 8,4
80 16  КШ.Ц.Ф.080.016.Н/П.02 63 195 160 18 4 60 141 335 210 11,2
80 25  КШ.Ц.Ф.080.025.Н/П.02 63 195 160 18 8 60 141 335 210 12
100 16  КШ.Ц.Ф.100.016.Н/П.02 75 215 180 18 8 60 150 335 230 15
100 25  КШ.Ц.Ф.100.025.Н/П.02 75 230 190 22 8 60 150 335 230 15
125 16  КШ.Ц.Ф.125.016.02 100 245 210 18 8 94 195 525 350 27,7
125 25  КШ.Ц.Ф.125.025.Н/П.02 100 270 220 26 8 94 195 525 350 28,5
150 16  КШ.Ц.Ф.150.016.Н/П.02 125 280 240 22 8 98 210 525 380 36
150 25  КШ.Ц.Ф.150.025.Н/П.02 125 300 250 26 8 98 210 525 380 37
200 16  КШ.Ц.Ф.200.016.Н/П.02 148 335 295 22 12 84 225 625 450 56
200 25  КШ.Ц.Ф.200.025.Н/П.02 148 360 310 26 12 84 225 625 450 57
250 16  КШ.Ц.Ф.250.016.Н/П.02 200 405 355 26 12 100 270 625 530 83
250 25  КШ.Ц.Ф.250.025.Н/П.02 200 425 370 30 12 100 270 625 530 85

Кран шаровый фланцевый LD полнопроходной для жидкости

                                          кран шаровый полнопроходной

Основные технические характеристики

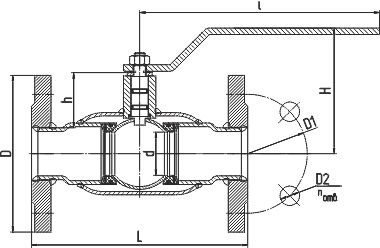

кран шаровый полнопроходной-1
Спецификация материалов
Корпус: cталь Ст.20
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-800: AISI 409;
Шток: нержавеющая сталь (12Х18Н10Т, 20x13)
Уплотнение штока: EPDM, фторсилоксановый эластомер
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

DN PN Код d D D1 D2 n отв h H I L Вес, кг.
15 40  КШ.Ц.Ф.015.040.02 15 95 65 14 4 23 72 170 120 1,9
20 40  КШ.Ц.Ф.020.040.02 18 105 75 14 4 21 75 170 140 2,5
25 40  КШ.Ц.Ф.025.040.02 24 115 85 14 4 21 75 170 140 3,1
32 40  КШ.Ц.Ф.032.040.02 30 135 100 18 4 44 92 217 165 4,2
40 40  КШ.Ц.Ф.040.040.02 40 145 110 18 4 44 100 235 290 5,3
50 40  КШ.Ц.Ф.050.040.02 49 160 125 18 4 44 110 235 300 7,1
65 16  КШ.Ц.Ф.065.016.02 64 180 145 18 4 60 141 335 300 10,8
65 25  КШ.Ц.Ф.065.025.02 64 180 145 18 4 60 141 335 300 10,8
80 16  КШ.Ц.Ф.080.016.02 75 195 160 18 4 60 150 335 320 12,5
80 25  КШ.Ц.Ф.080.025.02 75 195 160 18 4 60 150 335 320 12,5
100 16  КШ.Ц.Ф.100.016.02 100 215 180 18 8 94 195 525 350 23,2
100 25  КШ.Ц.Ф.100.025.02 100 230 190 22 8 94 195 525 350 23,2
125 16  КШ.Ц.Ф.125.016.02 125 245 210 18 8 98 210 525 380 33,4
125 25  КШ.Ц.Ф.125.025.02 125 270 220 26 8 98 210 525 380 37
150 16  КШ.Ц.Ф.150.016.02 148 280 240 22 8 84 225 625 410 44
150 25  КШ.Ц.Ф.150.025.02 148 300 250 26 8 84 225 625 410 46
200 16  КШ.Ц.Ф.200.016.02 200 335 295 22 12 127 270 625 530 71
200 25  КШ.Ц.Ф.200.025.02 200 360 310 26 12 127 270 625 530 72,6

Кран шаровый фланцевый LD равнопроходной для жидкости

                                            кран шаровый равнопроходной

Основные технические характеристики

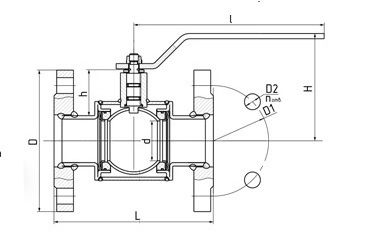

кран шаровый равнопроходной-1
Спецификация материалов
Корпус: cталь Ст.20
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-800: AISI 409;
Шток: нержавеющая сталь (12Х18Н10Т, 20x13)
Уплотнение штока: EPDM, фторсилоксановый эластомер
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

DN PN Код d D D1 D2 n отв h H I L Вес, кг.
40 40  КШ.Ц.Ф.040.040.П/П.02 40 145 110 18 4 52 117 220 290 5,5
50 40  КШ.Ц.Ф.050.040.П/П.02 49 160 125 18 4 52 122 220 300 7,4/6,4
65 16  КШ.Ц.Ф.065.016.П/П.02 64 178 145 18 4 75 155 315 300 10,3
65 25  КШ.Ц.Ф.065.025.П/П.02 64 178 145 18 8 75 155 315 300 9,9
80 16  КШ.Ц.Ф.080.016.П/П.02 75 195 160 18 4 78 165 315 320 43416
80 25  КШ.Ц.Ф.080.025.П/П.02 75 195 160 18 8 78 165 315 320 43416
100 16  КШ.Ц.Ф.100.016.П/П.02 100 215 180 18 8 108 195 525 350 20/18
100 25  КШ.Ц.Ф.100.025.П/П.02 100 230 190 22 8 108 195 525 350 22/21
125 25  КШ.Ц.Ф.125.016.П/П.02 125 245 210 18 8 111 214 525 380 26,5
125 25  КШ.Ц.Ф.125.025.П/П.02 125 270 220 26 8 111 214 525 380 30,3
