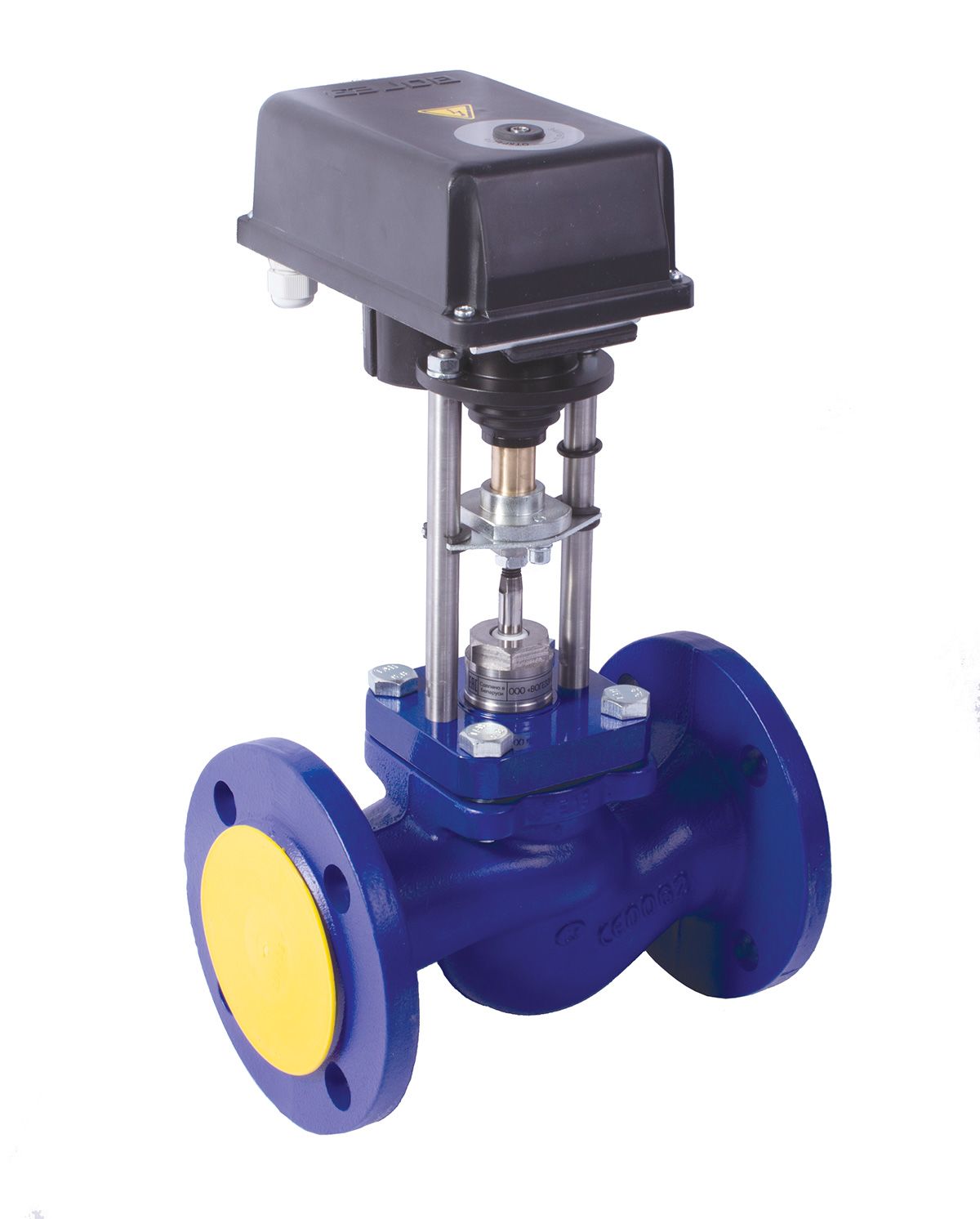

Клапаны проходные седельные регулирующие ВКСР с электроприводом
![IMG_8414+w](/thumb/2/JWxm6xWA7HooBWttgnxVEQ/r/d/img_8414w.jpg)
Область применения
Клапаны проходные седельные регулирующие ВКСР с электрическим исполнительным механизмом ВЭП применяются для изменения расхода воды, протекающей в трубопроводах различного назначения при номинальном давлении до 1,6 МПа и температуре до 150 °С, включая трубопроводы систем отопления, горячего водоснабжения и приточной вентиляции.
Наличие электрического исполнительного механизма позволяет управлять данным процессом дистанционно.
Устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых и производственных зданий, центральных тепловых пунктах (ЦТП), котельных, ТЭЦ, насосных станциях и других объектах.
Устройство
![rukovodstvo_vksr-a5](/thumb/2/ZMh-9rlXptIqdsA8QlMBEw/r/d/rukovodstvo_vksr-a5.jpg)

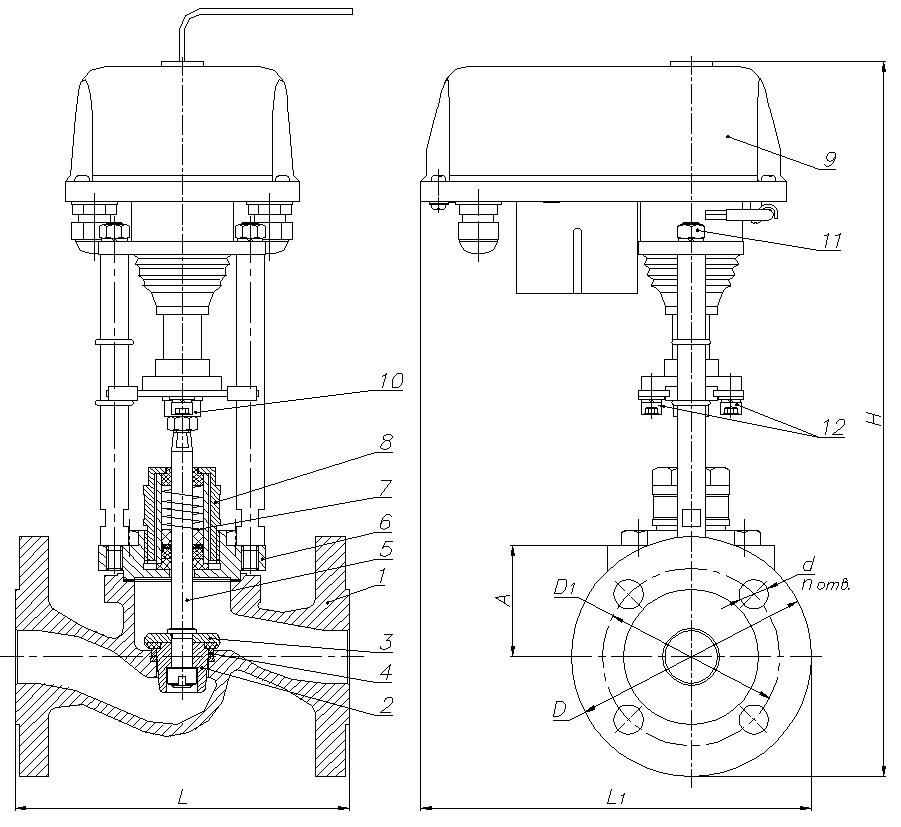

Клапан ВКСР с электрическим исполнительным механизмом
состоит из следующих основных узлов
и деталей:
состоит из следующих основных узлов
и деталей:
- корпус 1, через который при открытом затворе проходит рабочая среда;
- плунжер 2;
- тарелка с уплотнительным кольцом 3;
- седло 4;
- шток 5;
- крышка с уплотнительной прокладкой 6;
- узел уплотнения штока 7;
- гайка 8;
- электрический исполнительный механизм 9.
- плунжер 2;
- тарелка с уплотнительным кольцом 3;
- седло 4;
- шток 5;
- крышка с уплотнительной прокладкой 6;
- узел уплотнения штока 7;
- гайка 8;
- электрический исполнительный механизм 9.
Принцип работы
Управление клапаном осуществляется электрическим исполни-
тельным механизмом. Усилие, развиваемое ЭИМ, передается на плунжер,
который перемещается вверх и вниз, изменяя площадь проходного сечения
в затворе и регулируя расход рабочей среды.
Герметичность клапана по отношению к внешней среде обеспечи-
вается прокладкой крышки и узлом уплотнения штока.
Управление клапаном осуществляется электрическим исполни-
тельным механизмом. Усилие, развиваемое ЭИМ, передается на плунжер,
который перемещается вверх и вниз, изменяя площадь проходного сечения
в затворе и регулируя расход рабочей среды.
Герметичность клапана по отношению к внешней среде обеспечи-
вается прокладкой крышки и узлом уплотнения штока.
