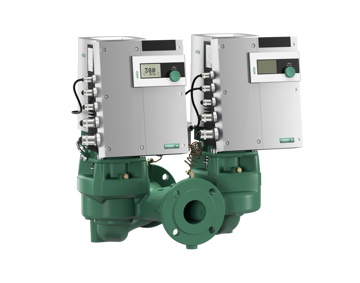

Высокоэффективные сдвоенные линейные насосы Wilo-Stratos GIGA D

wilo_stratos_giga-D
  • Официальный торговый представитель
  • Оптовые цены
  • Бесплатная доставка по РБ
  • Поставка от 1 дня
  • Работаем только с юридическими лицами

Звоните и заказывайте!
info@trk-com.by
sales@trk-com.by



Тип
Высокоэффективный сдвоенный линейный насос с электронно-коммутируемым двигателем и электронной мощности с сухим ротором. Исполнение в качестве одноступенчатого низконапорного центробежного насоса с фланцевым подсоединением и скользящим торцовым уплотнением.

Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Особенности/преимущества продукции
  • Инновационный высокоэффективный сдвоенный насос для обеспечения наивысшего общего КПД на основе новой конструкции насоса Wilo с сухим ротором и использованием оптимизированного по КПД регулирования в режиме совместной работы двух насосов
  • Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
  • Высокоэффективная, оптимально подходящая к технологии электронно-коммутируемых двигателей гидравлическая часть с оптимизированным КПД и индексом минимальной эффективности (MEI) ≥ 0,7
  • Наивысшая возможная надежность эксплуатации благодаря резервному насосу
  • Опциональные интерфейсы для связи с шиной посредством штекерных IF-модулей
Пример обозначения
Wilo-Stratos GIGA D 40/1-51/4.5
   Stratos GIGA Высокоэффективный насос
   D Сдвоенный линейный насос
   40 Номинальный диаметр фланца DN
   1-51 1 = минимальный устанавливаемый напор [м] 51 = максимальный устанавливаемый напор [м]
   4,5 Ориентировочная номинальная мощность электродвигателя P2, [кВт]
   -xx Вариант: например, R1 – исполнение без дифференциального датчика давления

Краткие технические характеристики

Тип
Описание
Минимальный индекс эффективности (MEI)
Номинальный внутренний диаметр фланца
Габаритная длина
l0
Номинальная мощность электродвигателя
P2
 Stratos GIGA-D
 40/1-25/1,6
с датчиком перепада давлений
≥ 0.70
DN 40
280 мм
1.6 кВт
 Stratos GIGA-D
 40/1-25/1,6-R1
без датчика перепада давлений
≥ 0.70
DN 40
280 мм
1.6 кВт
 Stratos GIGA-D
 40/1-32/2,2
с датчиком перепада давлений
≥ 0.70
DN 40
280 мм
2.2 кВт
 Stratos GIGA-D
 40/1-32/2,2-R1
без датчика перепада давлений
≥ 0.70
DN 40
280 мм
2.2 кВт
 Stratos GIGA-D
 40/1-39/3,0
с датчиком перепада давлений
≥ 0.70
DN 40
280 мм
3 кВт
 Stratos GIGA-D
 40/1-39/3,0-R1
без датчика перепада давлений
≥ 0.70
DN 40
280 мм
3 кВт
 Stratos GIGA-D
 40/1-45/3,8
с датчиком перепада давлений
≥ 0.70
DN 40
280 мм
3.8 кВт
 Stratos GIGA-D
 40/1-45/3,8-R1
без датчика перепада давлений
≥ 0.70
DN 40
280 мм
3.8 кВт
 Stratos GIGA-D
 40/1-51/4,2
с датчиком перепада давлений
≥ 0.70
DN 40
280 мм
4.2 кВт
 Stratos GIGA-D
 40/1-51/4,2-R1
без датчика перепада давлений
≥ 0.70
DN 40
280 мм
4.2 кВт
 Stratos GIGA-D
 50/1-14/0,8
с датчиком перепада давлений
≥ 0.70
DN 50
280 мм
0.8 кВт
 Stratos GIGA-D 5
 0/1-14/0,8-R1
без датчика перепада давлений
≥ 0.70
DN 50
280 мм
0.8 кВт
 Stratos GIGA-D
 50/1-20/1,3
с датчиком перепада давлений
≥ 0.70
DN 50
280 мм
1.3 кВт
 Stratos GIGA-D
 50/1-20/1,3-R1
без датчика перепада давлений
≥ 0.70
DN 50
280 мм
1.3 кВт
 Stratos GIGA-D
 50/1-26/1,9
с датчиком перепада давлений
≥ 0.70
DN 50
280 мм
1.9 кВт
 Stratos GIGA-D
 50/1-26/1,9-R1
без датчика перепада давлений
≥ 0.70
DN 50
280 мм
1.9 кВт
 Stratos GIGA-D
 50/1-33/2,6
с датчиком перепада давлений
≥ 0.70
DN 50
280 мм
2.6 кВт
 Stratos GIGA-D
 50/1-33/2,6-R1
без датчика перепада давлений
≥ 0.70
DN 50
280 мм
2.6 кВт
 Stratos GIGA-D
 50/1-38/2,8
с датчиком перепада давлений
≥ 0.70
DN 50
280 мм
2.8 кВт
 Stratos GIGA-D
 50/1-38/2,8-R1
без датчика перепада давлений
≥ 0.70
DN 50
280 мм
2.8 кВт
 Stratos GIGA-D
 50/1-44/3,2
с датчиком перепада давлений
≥ 0.70
DN 50
280 мм
3.4 кВт
 Stratos GIGA-D
 50/1-44/3,2-R1
без датчика перепада давлений
≥ 0.70
DN 50
280 мм
3.4 кВт
 Stratos GIGA-D
 50/1-50/4,2
с датчиком перепада давлений
≥ 0.70
DN 50
280 мм
4.3 кВт
 Stratos GIGA-D
 50/1-50/4,2-R1
без датчика перепада давлений
≥ 0.70
DN 50
280 мм
4.3 кВт
 Stratos GIGA-D
 65/1-8/0,6
с датчиком перепада давлений
≥ 0.70
DN 65
340 мм
0.6 кВт
 Stratos GIGA-D
 65/1-8/0,6-R1
без датчика перепада давлений
≥ 0.70
DN 65
340 мм
0.6 кВт
 Stratos GIGA-D
 65/1-12/1,1
с датчиком перепада давлений
≥ 0.70
DN 65
340 мм
1.1 кВт
 Stratos GIGA-D
 65/1-12/1,1-R1
без датчика перепада давлений
≥ 0.70
DN 65
340 мм
1.1 кВт
 Stratos GIGA-D
 65/1-17/1,7
с датчиком перепада давлений
≥ 0.70
DN 65
340 мм
1.7 кВт
 Stratos GIGA-D
 65/1-17/1,7-R1
без датчика перепада давлений
≥ 0.70
DN 65
340 мм
1.7 кВт
 Stratos GIGA-D
 65/1-21/2,3
с датчиком перепада давлений
≥ 0.70
DN 65
340 мм
2.3 кВт
 Stratos GIGA-D
 65/1-21/2,3-R1
без датчика перепада давлений
≥ 0.70
DN 65
340 мм
2.3 кВт
 Stratos GIGA-D
 65/1-27/3,0
с датчиком перепада давлений
≥ 0.70
DN 65
340 мм
3 кВт
 Stratos GIGA-D
 65/1-27/3,0-R1
без датчика перепада давлений
≥ 0.70
DN 65
340 мм
3 кВт
 Stratos GIGA-D
 65/1-34/3,1
с датчиком перепада давлений
≥ 0.70
DN 65
340 мм
3.1 кВт
 Stratos GIGA-D
 65/1-34/3,1-R1
без датчика перепада давлений
≥ 0.70
DN 65
340 мм
3.1 кВт
 Stratos GIGA-D
 65/1-38/3,8
с датчиком перепада давлений
≥ 0.70
DN 65
340 мм
3.8 кВт
 Stratos GIGA-D
 65/1-38/3,8-R1
без датчика перепада давлений
≥ 0.70
DN 65
340 мм
3.8 кВт
 Stratos GIGA-D
 65/1-42/4,8
с датчиком перепада давлений
≥ 0.70
DN 65
340 мм
4.9 кВт
 Stratos GIGA-D
 65/1-42/4,8-R1
без датчика перепада давлений
≥ 0.70
DN 65
340 мм
4.9 кВт
 Stratos GIGA-D
 80/1-16/2,3
с датчиком перепада давлений
≥ 0.70
DN 80
360 мм
2.3 кВт
 Stratos GIGA-D
 80/1-16/2,3-R1
без датчика перепада давлений
≥ 0.70
DN 80
360 мм
2.3 кВт
 Stratos GIGA-D
 80/1-21/3,5
с датчиком перепада давлений
≥ 0.70
DN 80
360 мм
3.5 кВт
 Stratos GIGA-D
 80/1-21/3,5-R1
без датчика перепада давлений
≥ 0.70
DN 80
360 мм
3.5 кВт
 Stratos GIGA-D
 80/1-32/4,1
с датчиком перепада давлений
≥ 0.70
DN 80
360 мм
4.2 кВт
 Stratos GIGA-D
 80/1-32/4,1-R1
без датчика перепада давлений
≥ 0.70
DN 80
360 мм
4.2 кВт
 Stratos GIGA-D
 80/1-37/5,3
с датчиком перепада давлений
≥ 0.70
DN 80
360 мм
5.4 кВт
 Stratos GIGA-D
 80/1-37/5,3-R1
без датчика перепада давлений
≥ 0.70
DN 80
360 мм
5.4 кВт
 Stratos GIGA-D
 100/1-13/2,3
с датчиком перепада давлений
≥ 0.70
DN 100
450 мм
2.3 кВт
 Stratos GIGA-D
 100/1-13/2,3-R1
без датчика перепада давлений
≥ 0.70
DN 100
450 мм
2.3 кВт
 Stratos GIGA-D
 100/1-17/3,7
с датчиком перепада давлений
≥ 0.70
DN 100
450 мм
3.7 кВт
 Stratos GIGA-D
 100/1-17/3,7-R1
без датчика перепада давлений
≥ 0.70
DN 100
450 мм
3.7 кВт
 Stratos GIGA-D
 100/1-27/4,8
с датчиком перепада давлений
≥ 0.70
DN 100
450 мм
4.8 кВт
 Stratos GIGA-D
 100/1-27/4,8-R1
без датчика перепада давлений
≥ 0.70
DN 100
450 мм
4.8 кВт
 Stratos GIGA-D
 100/1-33/6,0
с датчиком перепада давлений
≥ 0.70
DN 100
450 мм
6 кВт
 Stratos GIGA-D
 100/1-33/6,0-R1
без датчика перепада давлений
≥ 0.70
DN 100
450 мм
6 кВт


 Рабочее поле
wilo_stratos_giga-D-1

Технические характеристики
  • Индекс минимальной эффективности (MEI) ≥ 0,7
  • Диапазон температуры перекачиваемой жидкости от -20 °C до +140 °C
  • Подсоединение к сети 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц
  • Класс защиты IP 55
  • Макс. рабочее давление 16 бар до +120 °C, 13 бар до +140 °C
Оснащение/функции
Режимы работы
  • Δp‐c для постоянного перепада давления
  • Δp‐v для переменного перепада давленияПИД-регулятор
  • Ручной режим управления (n=постоянный)
Панель ручного управления
  • Зеленая кнопка и дисплей
Ручное управление
  • Настройка значения напора
  • Настройка частоты вращения (ручное переключение)
  • Настройка режимов работы
  • Настройка ВКЛ./ВЫКЛ. насоса
  • Конфигурация все рабочих параметров
  • Квитирование ошибок
Внешнее управление
  • Управляющий вход «Выкл. по приоритету»
  • Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
  • Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
  • Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
Сигнализация и индикация
  • Обобщенная сигнализация неисправности SSM
  • Обобщенная сигнализация рабочего состояния SBM
Обмен данными
  • Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
<emphasis>Функции защиты</emphasis>
  • Полная защита электродвигателя со встроенной электронной системой отключения
  • Блокировка доступа
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
  • Режим работы «основной/резервный» (автоматическое переключение при неисправности)
  • Основной/резервный режим работы, смена насосов через 24 часа
  • Режим параллельной работы двух насосов
  • Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)
Материалы
  • Корпус насоса и фонарь: EN-GJL-250
  • Рабочее колесо: PPS-GF40
  • Вал: 1.4122
  • Скользящее торцовое уплотнение: AQEGG; другие скользящие торцовые уплотнения по запросу
