Циркуляционные насосы Wilo-Stratos-D

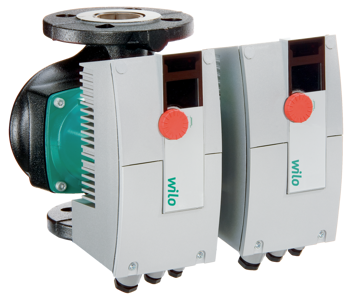

wilo_stratos_d
  • Официальный торговый представитель
  • Оптовые цены
  • Бесплатная доставка по РБ
  • Поставка от 1 дня
  • Работаем только с юридическими лицами

Звоните и заказывайте!
info@trk-com.by
sales@trk-com.by



Тип
Сдвоенный циркуляционный насос с мокрым ротором, с фланцевым соединением, электронно-коммутируемым электродвигателем с автоматической регулировкой мощности.

Применение
Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.

Особенности/преимущества
  • Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода)
  • Улучшенный индекс энергоэффективности EEI ≤0,23 у всех сдвоенных насосов
  • Оптимизированный дисплей для лучшей считываемости и управления
  • Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей
  • Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR)
  • Система управления сдвоенными насосами посредством дополнительных IF-модулей
  • Проверенное качество и надежность
Пример обозначения
Stratos-D 40/1-8
     Stratos Высокоэффективный насос (насос с фланцевым соединением), электронно регулируемый
     D Сдвоенный насос
     40/ Номинальный внутренний диаметр для подсоединения
     1 - 8 Номинальный напор [м]

Краткие технические характеристики

Тип
Макс. расход Qmax
Макс. напор Hmax
Номинальный внутренний диаметр фланца
Номинальное давление PN
Габаритная длина l0
Подключение
к сети
 Stratos-D 32/1-8
13.6 м3/ч
7.5 M
DN 32
6/10, 16 бар
220 мм
1~230 В,
50/60 Гц
 Stratos-D 32/1-12
19.0 м3/ч
9.0 M
DN 32
6/10, 16 бар
220 мм
1~230 В,
50/60 Гц
 Stratos-D 40/1-8
26.0 м3/ч
8.0 M
DN 40
6/10, 16 бар
220 мм
1~230 В,
50/60 Гц
 Stratos-D 40/1-12
34.0 м3/ч
12.0 M
DN 40
6/10, 16 бар
250 мм
1~230 В,
50/60 Гц
 Stratos-D 40/1-16
36.0 м3/ч
17.0 M
DN 40
6/10 бар
250 мм
1~230 В,
50/60 Гц
 Stratos-D 50/1-8
27.0 м3/ч
8.0 M
DN 50
6/10, 16 бар
240 мм
1~230 В,
50/60 Гц
 Stratos-D 50/1-9
38.7 м3/ч
9.0 M
DN 50
6/10, 16 бар
280 мм
1~230 В,
50/60 Гц
 Stratos-D 50/1-12
41.0 м3/ч
12.0 M
DN 50
6/10, 16 бар
280 мм
1~230 В,
50/60 Гц
 Stratos-D 50/1-16
58.0 м3/ч
18.0 M
DN 50
6/10 бар
340 мм
1~230 В,
50/60 Гц
 Stratos-D 65/1-12
69.3 м3/ч
12.4 M
DN 65
6/10, 16 бар
340 мм
1~230 В,
50/60 Гц
 Stratos-D 65/1-16
79.0 м3/ч
17.0 M
DN 65
6/10 бар
340 мм
1~230 В,
50/60 Гц
 Stratos-D 80/1-6
81.2 м3/ч
6.8 M
DN 80
6, 10 бар
360 мм
1~230 В,
50/60 Гц
 Stratos-D 80/1-12
108.0 м3/ч
12.0 M
DN 80
6, 10, 16 бар
360 мм
1~230 В,
50/60 Гц

Рабочее поле

wilo_stratos_d-1

Оснащение/функции
Режимы работы
  • Ручной режим управления (n=постоянный)
  • Δp‐c для постоянного перепада давления
  • Δp‐v для переменного перепада давления
  • Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-Stick, IR-монитор, Modbus, BACnet, LON или CAN)
  • Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
Ручное управление
  • Настройка режимов работы
  • Настройка значения напора
  • Настройка автоматического режима снижения частоты вращения
  • Настройка ВКЛ./ВЫКЛ. насоса
  • Настройка частоты вращения (ручное переключение)
Автоматическое управление
  • Бесступенчатая регулировка частоты вращения в зависимости от режима работы
  • Автоматический режим снижения частоты вращения
  • Функция деблокировки
  • Плавный пуск
  • Полная защита электродвигателя со встроенной электронной системой отключения
Внешнее управление
  • Управляющий вход «Выкл. по приоритету» (возможно с IF‐модулями Stratos)
  • Управляющий вход «Мин. мощность по приоритету» (возможно с IF‐модулями Stratos)
  • Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное переключение частоты вращения), возможно с IF‐модулями Stratos
  • Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное изменение заданного значения), возможно с IF‐модулями Stratos
Сигнализация и индикация
  • Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт), программируется с помощью IR-карты памяти/IR-монитора
  • Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
  • Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF‐модулями Stratos
  • Световой индикатор неисправности
  • ЖК-дисплей для индикации параметров насоса и кодов ошибок
Обмен данными
  • Инфракрасный интерфейс для беспроводного обмена данными с IR-Stick/IR-монитором
  • Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
  • Последовательный цифровой интерфейс BACnet MS/TP Slave для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
  • Последовательный цифровой интерфейс CAN для подсоединения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
  • Последовательный цифровой интерфейс LON для подсоединения к сети LONWorks (возможно с IF‐модулями Stratos)
  • Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF‐модулями Stratos)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
  • Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
  • Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)
Оснащение
  • исполнения фланца:
  •     Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
  •     Стандартное исполнение для насосов DN 80: фланец PN 6 (согласно EN 1092-2) для ответного фланца PN 6,
  •     Специальное исполнение для насосов DN 32 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
  • Встроенный перекидной клапан в корпусе насоса
  • Гнездо для опционального дополнения IF-модулями Wilo
Материалы
  • Корпус насоса: Серый чугун
  • Вал: Нержавеющая сталь
  • Подшипники: металлографит
  • Рабочее колесо: Синтетический материал
