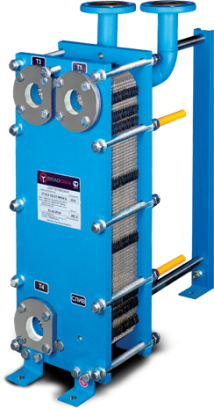

Теплообменники пластинчатые ЕТ


                                                   теплообменник


Назначение:
Теплообменник пластинчатый разборный ET предназначен для осуществления процесса теплообмена между жидкими средами (вода, этиленгликоль и др.).

Область применения:
  • - нагрев теплоносителя в системах отопления, горячего водоснабжения, вентиляции и других технологических теплообменных процессах;
  • - теплоснабжение домов коттеджного типа;
  • - горячее водоснабжение душевых сеток на производстве;
  • - в системах напольного отопления;
  • - теплоснабжение высотных домов;
  • - теплоснабжение небольших районов;
  • - в системах приточной вентиляции;
  • - нагрев воды в плавательных бассейнах;
  • - другие технологические теплообменные процессы.

Технические характеристики:

Наименование показателя,
единицы измерения
Значение показателей
Марка теплообменника ЕТ 002 ЕТ 006 ЕТ 010 ЕТ 012 ЕТ 015М ЕТ 022 ЕТ 024 ЕТ 045 ЕТ 072
Максимальный расход, куб.м./ч 5 17 17 48 60 136 136 318 565
Максимальное количество пластин, шт, n 160 200 250 300 300 480 650
Толщина пластины *, мм 0,5; 0,6
Условный диаметр патрубков, мм DN 25
DN32
DN50
DN 50
DN 80
DN 50
DN 65
DN 80
DN 100 DN 100 DN 150 DN 200
Присоединение теплообменника
к трубопроводу
Муфтовое
(внешняя
резьба)
DN32-Муфтовое
(внешняя
резьба)
DN50-Фланцевое
Фланцевое
Вес, кг не более 44 134 211 373 432 772 772 1850 3950
Рабочее давление, бар (МПа) 16 (1,6)
Рабочая температура, оС -10...+150
Рабочие среды вода, этиленгликоль, пропиленгликоль
Материал резиновых уплотнений резина марки EPDM
Материал пластин нержавеющая сталь AISI 304, AISI 316, AISI 321
Максимально допустимая разность давлений между контурами теплообменника при эксплуатации - 6 бар
* - в зависимости от запроса.

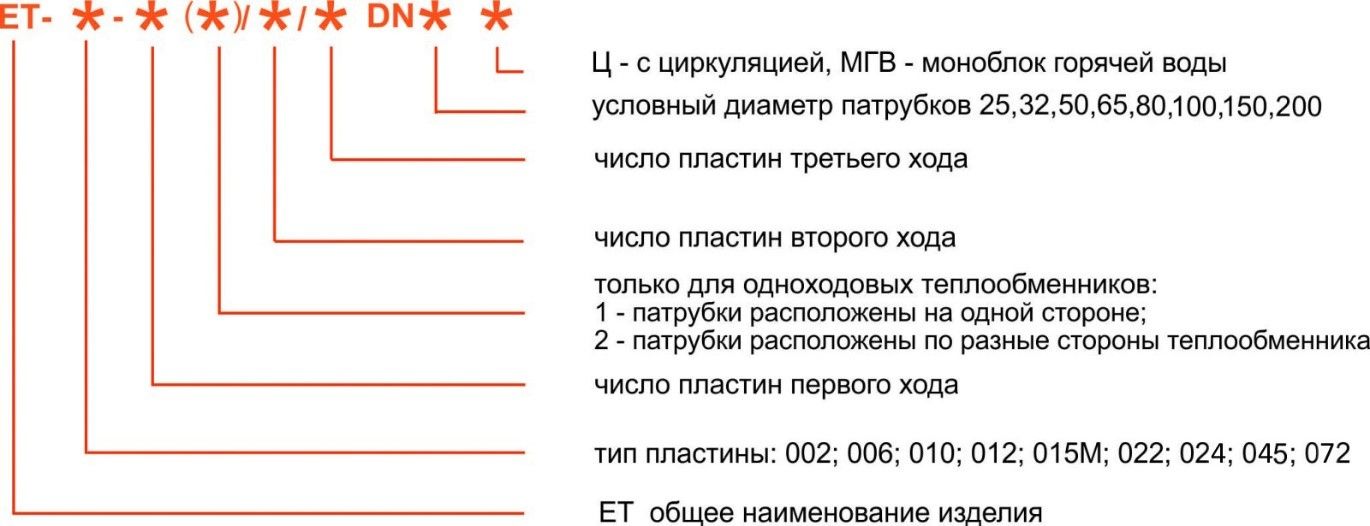

Маркировка теплообменника:

теплообменник

Пример заказа:
Теплообменник пластинчатый разборный одноходовой ЕТ-002-48 (1) DN25.

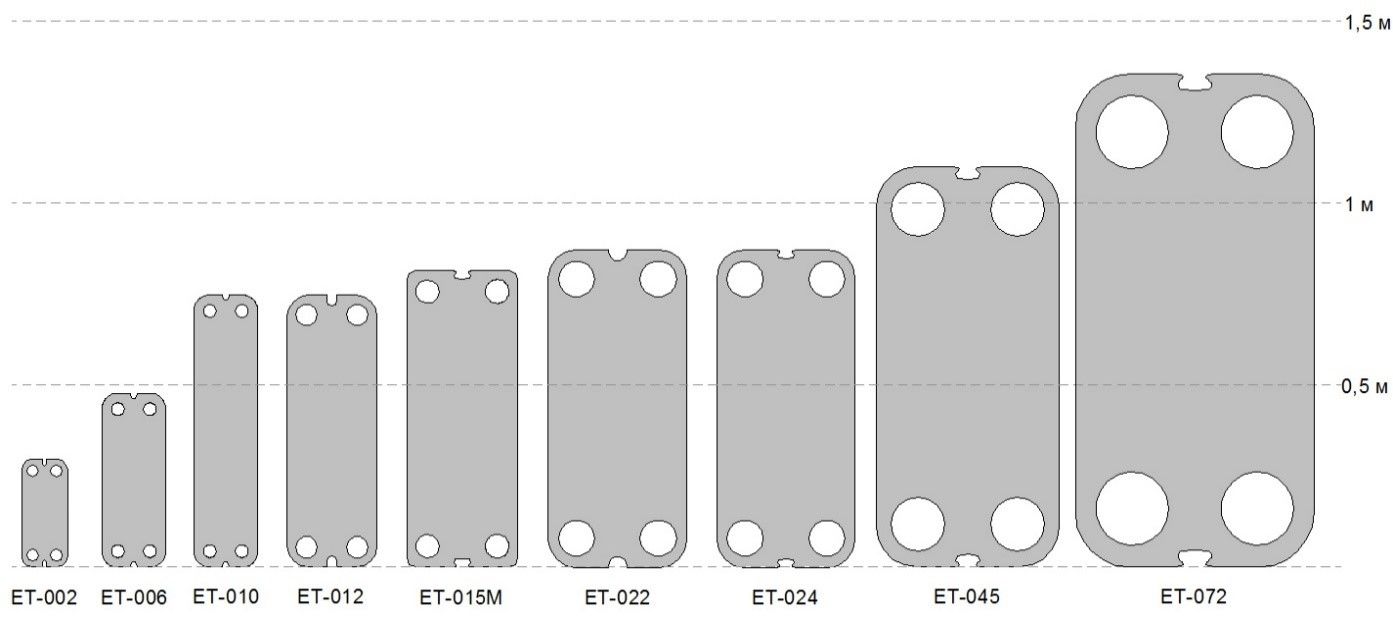

Типоразмерный ряд:
теплообменник1

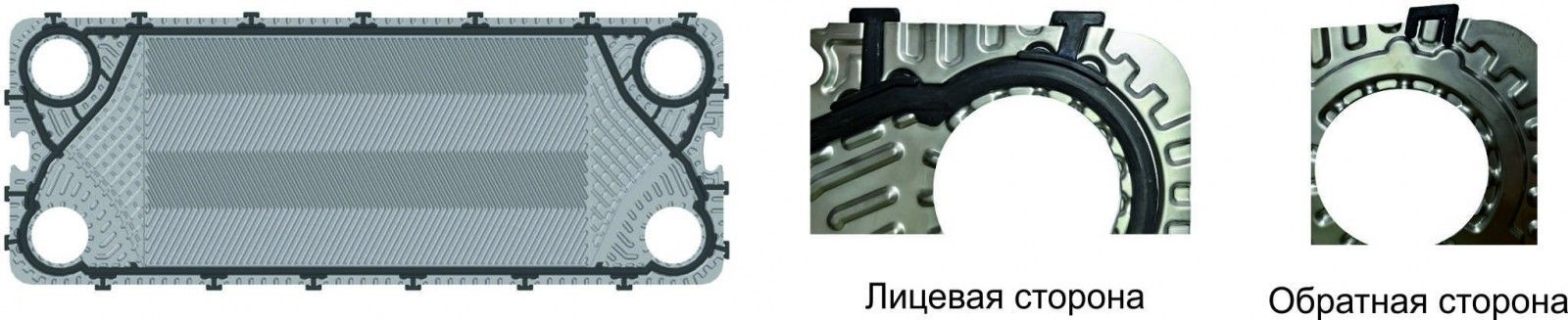

Тип крепления уплоинений к пластинам:
У теплообменников марок:
  • ЕТ-006; ЕТ-010; ЕТ-012; ЕТ-015М; ЕТ-022; ЕТ-024; ЕТ-045; ЕТ-072 тип крепления прокладок Hang On
теплообменник2

 Варианты исполнения теплообменников:
  • одноходовой;
  • двухходовой с/без циркуляционной линией;
  • двухходовой в виде моноблока для систем горячего водоснабжения, присоединенный по 2-х ступенчатой смешанной схеме;
  • трехходовой.
Одноходовой теплообменник:

теплообменник3

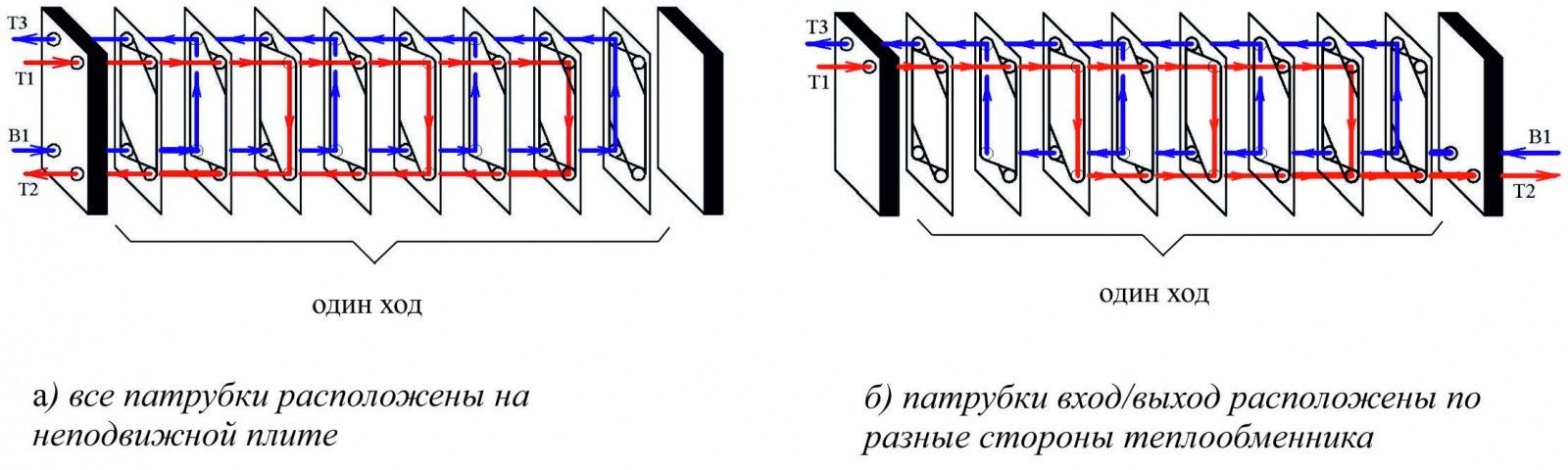

Греющий теплоноситель, поступающий в одноходовой теплообменник через порт Т1, движется по нечетным каналам (начиная с третьего канала) и уходит через порт Т2. Нагреваемый теплоноситель движется противотоком по отношению к греющему теплоносителю по четным каналам.
Первая и последняя пластины не участвуют в процессе теплообмена.

Двухходовой теплообменник (в том числе с циркуляцией):

теплообменник4

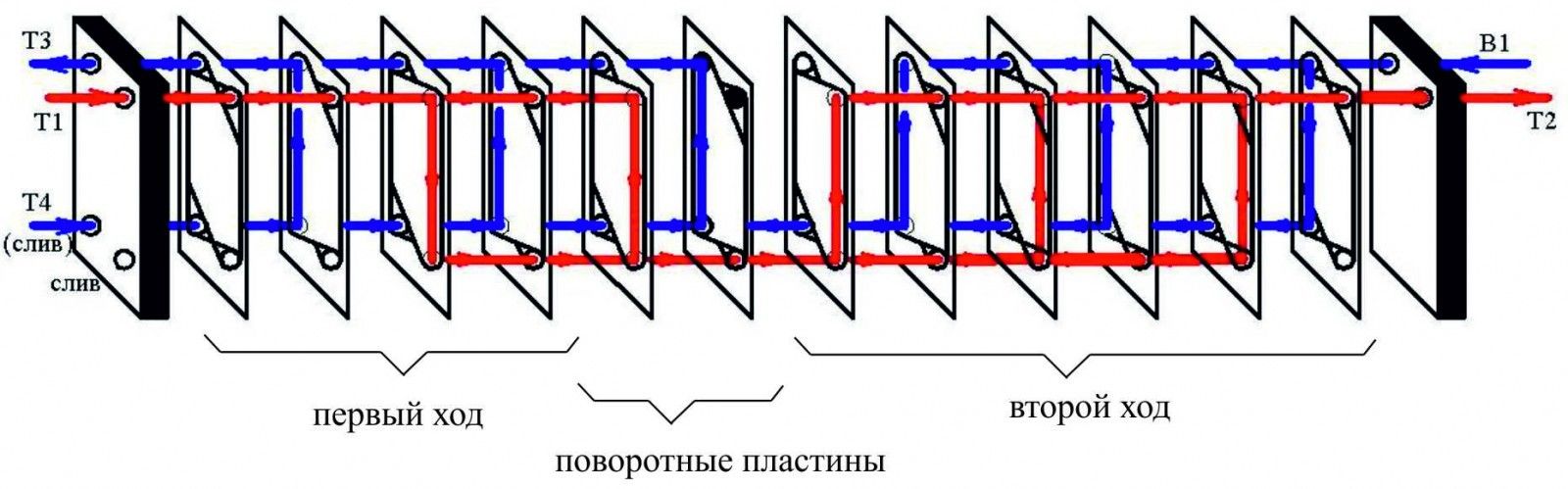

Греющий теплоноситель, поступающий в двухходовой теплообменник через порт Т1, движется по нечетным каналам (начиная с третьего канала) сверху вниз. По прохождению первого хода теплоноситель, упираясь в поворотную пластину, меняет направление своего движения и движется снизу вверх. Пройдя второй ход теплоноситель уходит через порт Т2. Нагреваемый теплоноситель движется противотоком по отношению к греющему теплоносителю.
Первая и последняя пластины не участвуют в процессе теплообмена.
На передней плите двухходового теплообменника под портами Т1 и Т3 находятся сливные отверстия для удаления из теплообменника рабочей среды, в случае необходимости, по греющей и нагреваемой сторонам.
В двухходовом теплообменнике с отдельным циркуляционным патрубком Т4 циркуляционная линия системы горячего водоснабжения подключается непосредственно в порт Т4 теплообменника. Циркуляционная вода в первом ходу смешиваясь с частично нагретым теплоносителем В1 уходит через порт Т3. Данная конструкция применяется в системах горячего водоснабжения с циркуляционной линией.

Трехходовой теплообменник:
теплообменник5

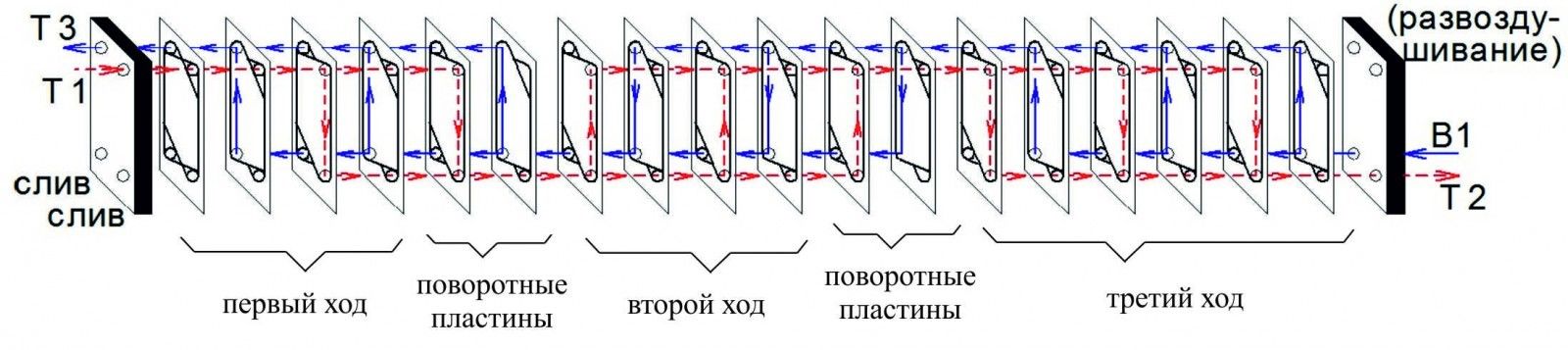

Греющий теплоноситель, поступающий в трехходовой теплообменник через порт Т1, движется по нечетным каналам (начиная с третьего канала) сверху вниз. По прохождению первого хода теплоноситель, упираясь в поворотную пластину, меняет направление своего движения и движется снизу вверх. По прохождению второго хода теплоноситель, упираясь в очередную поворотную пластину, меняет направление своего движения и движется сверху вниз. Пройдя третий ход теплоноситель уходит через порт Т2.
Нагреваемый теплоноситель движется противотоком по отношению к греющему теплоносителю. Первая и последняя пластины не участвуют в процессе теплообмена.
На передней плите трехходового теплообменника под портами Т1 и Т3 находятся сливные отверстия для удаления из теплообменника рабочей среды, в случае необходимости, по греющей и нагреваемой сторонам. На задней плите над патрубками Т2 и В1 находятся отверстия для развоздушивания теплообменника.
Данная конструкция применяется в системах где разница температур греющего и нагреваемого теплоносителей минимальная. Например греющий теплоноситель 95/70 оС, а нагреваемый 68/93 оС.

Маркировка присоединительных выводов

Наименование трубопровода
Условное обозначение на теплообменнике
Система
ГВС
Система
Отопления
Подающий трубопровод тепловой сети (Т1)
Обратный трубопровод тепловой сети (Т2)
Трубопровод хозяйственно-питьевого водопровода (В1)
Трубопровод горячей воды, подающий (Т3)
Трубопровод горячей воды, циркуляционный (Т4)
Подающий трубопровод системы отопления (вентиляции) (Т12)
Обратный трубопровод системы отопления (вентиляции) (Т22)
Т1
Т2
В1
Т3
Т4
-
Т22
Т1
Т2
-
-
-
Т3
В1



Для точного расчета стоимости пластинчатого теплообменника необходимо заполнить опросный лист.
