Теплообменники пластинчатые ВТ

                                            teploobmennik-vt



Описание и область применения:

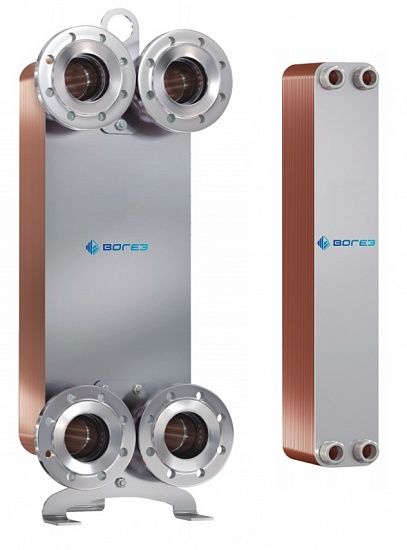

Теплообменники ВТ являются пластинчатыми теплообменниками, паянными медью или никелем, предназначенными для стандартных нагревательных или охладительных систем. Герметичность и прочность конструкции обеспечивает процесс пайки в вакуумной печи. Для каждого размера теплообменника есть возможность подбора различных размеров присоединений, двухходовой версии теплообменника, характеризующейся высокой эффективностью теплообмена.

Пластинчатые паяные теплообменники ВТ применяются:
  • в системах отопления и горячего водоснабжения;
  • в системах солнечного и геотермального обогрева;
  • в системах с тепловым насосом;
  • в системах с камином с водяной рубашкой;
  • в системах: вентиляции, технологических, кондиционирования воздуха, охлаждения.
Пластинчатые паяные теплообменники ВТ являются проточными, противопроточными устройствами. Поверхность теплообмена создают гофрированные пластины из нержавеющей стали объединенные в пакет при помощи медной или никелевой пайки. Поток теплообменивающихся жидкостей направлен в каждый второй канал, создаваемый нагревательными пластинами. В защитных пластинах помещены патрубки, подводящие и отводящие рабочие жидкости. Теплообменники представляют собой неразборную конструкцию.

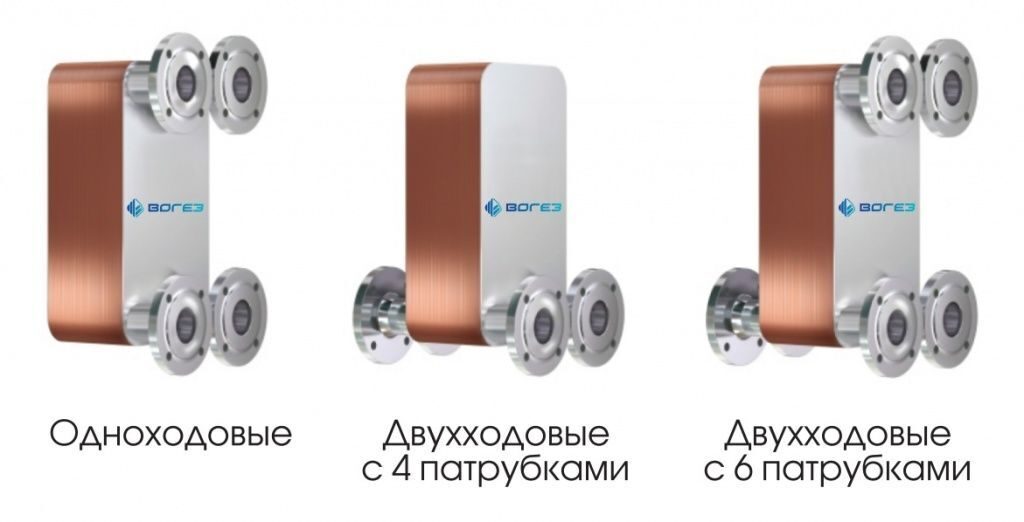

Пластинчатый паяный теплообменник ВТ (одноходовой) имеет стандартное размещение присоединений:

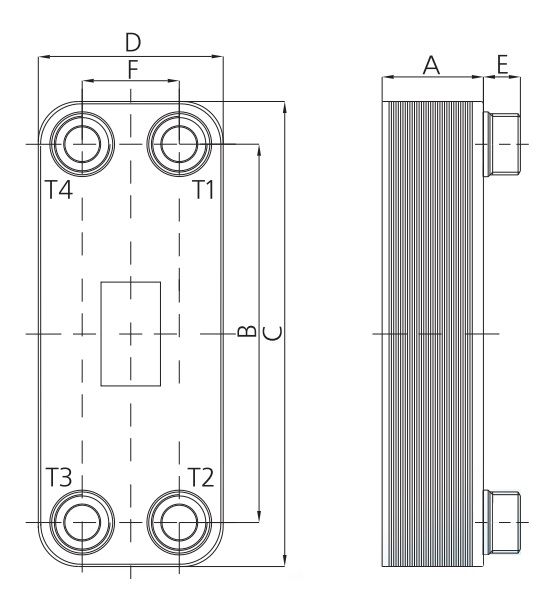

teploobmennik-vt-1

    Т1 - вход греющей среды;
    Т2 - выход греющей среды;
    Т3 - вход нагреваемой среды;
    Т4 - выход нагреваемой среды








Технические параметры теплообменников различных типов
Тип Размеры, мм Объем одного канала Макс. кол-во пластин Масса, кг
В С D E F A* L
1 154 192 74 16 40 9+2,45хN 0,024 60 0,5+0,04хN
2 164 201 80 16 42 9+2,3хN 0,022 60 0,6+0,05хN
3 260 300 80 16 42 9+2,3хN 0,035 60 0,7+0,07хN
4 432 469 80 16 42 9+2,3хN 0,054 60 0,9+0,11хN
5 415 463 89 28 43 10+2,25хN 0,075 60 1,4+0,12хN
6 232 286 117 28 68 10+2,35хN 0,047 150 1,5+0,15хN
7 360 414 117 28 68 10+2,35хN 0,072 150 2,1+0,15хN
8 480 534 117 28 68 10+2,35хN 0,091 150 2,5+0,21хN
9 520 619 190 28 91 10+2,6хN 0,242 200 4,5+0,40хN
10 378 463 255 28;100 170 12+2,4хN 0,162 200 5,1+0,46хN
11 600 685 255 28;100 170 12+2,4хN 0,255 200 10,9+0,59хN
12 682 784 306 100 204 16+2,5хN 0,398 280 39+0,85хN
* Размер А ± 3%
N - количество пластин

Вид и размер присоединения  Тип теплообменника
Резьба 3/4" 1, 2, 3, 4 и 5
Резьба 1" 5, 6, 7 и 8
Резьба 5/4" 6, 7 и 8
Резьба 2" 9, 10, 11 и 12
Фланец Сталь 20, нерж.сталь DN50 10, 11 и 12

Параметры работы
Максимальная температура: 230 °С.
Минимальная температура: -195 °С/ 0°С (для фланца из углеродистой стали).
Максимальное давление: тип 1-8: 3 МПа; тип 9-12: 2,5 МПа.

Материалы
  • нержавеющая сталь
  • припой медный или никелевый
Среды
  • вода
  • воздух
  • нейтральные жидкости и газы
  • другие жидкости после консультации с производителем
Типы потоков

teploobmennik-vt-2 (1)

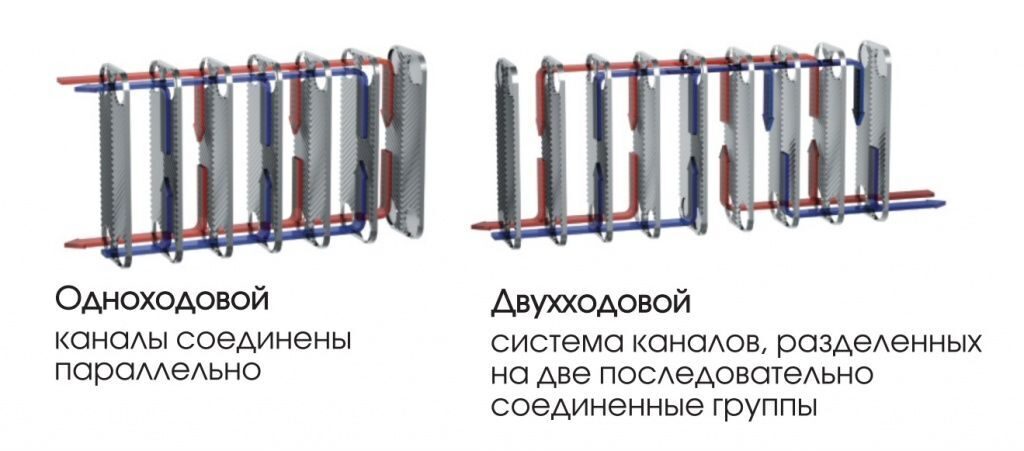

Расположение каналов потока в теплообменнике

teploobmennik-vt-3

Теплоизоляция
Изоляция для теплообменников изготавливается из полиуретановой изоляционной пены, покрытой алюминием. Состоит из двух частей, соединенных между собой при помощи запирающих устройств.

Технические параметры изоляции
  • максимальная температура работы: +135 °С;
  • толщина: 30 мм.
  • теплопроводность: 0,024 Вт/мК.


Для точного расчета стоимости пластинчатого теплообменника необходимо заполнить опросный лист.
