Блочные тепловые пункты


                 блочные тепловые  пункты



Описание
Тепловой пункт – один из главных элементов системы теплоснабжения зданий, выполняющий функцию приёма теплоносителя, распределения между потребителями тепловой энергии, преобразования её параметров в требуемые, в случае необходимости.

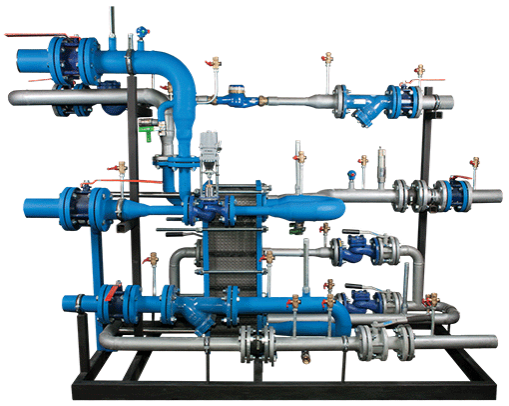

Для упрощения проектирования, комплектации, изготовления и монтажа, тепловой пункт может быть изготовлен в заводских условиях и представлять собой собранный на раме блочный тепловой пункт.
Готовые системы выполнены из комплектующих и материалов высокого качества, а также проведены испытания и наладка, проверка работоспособности шкафов управления, приборов учета, регулирующей арматуры, насосов и другого оборудования. Проведена проверка на прочность сварных швов.
Блочные тепловые пункты компактны, благодаря чему можно вместить их в габариты конкретного помещения и проемов для установки на объекте (блочный тепловой пункт разбивается на несколько блоков на отдельных рамах, которые в свою очередь тоже могут разбираться на более мелкие ветки). Монтаж таких блоков не занимает много времени, не требуется трудоемкая сложная работа квалифицированных монтажников.
Монтаж блочного теплового пункта сводится к установке его на выбранном месте на объекте и подключению подводящих трубопроводов, подаче электропитания к шкафу автоматического управления или к вычислителю прибора учета.

Состав БТП
  • - запорная арматура;
  • - фильтры/грязевики;
  • - регуляторы давления;
  • - теплообменники пластинчатые;
  • - насосы;
  • - компенсаторы;
  • - счетчики воды и тепла;
  • - предохранительные клапаны;
  • - система регулирования (клапан регулирующий двух- или трёхходовой с электроприводом, термодатчики, шкаф управления);
  • - реле давления (защита насосов от "сухого" хода);
  • - реле перепада давления;
  • - контрольно-измерительные приборы;
  • - трубопроводы;
  • - кабельная продукция;
  • - металлоконструкция.

Технические характеристики
  • - теплоноситель: вода, этиленгликоль, пропиленгликоль;
  • - рабочее давление: не более 1,6 МПа;
  • - рабочая температура: до 150°С.
БТП собирают из разнообразных комбинаций следующих блоков
  • - блок ввода;
  • - блок ввода и учета;
  • - блок вентиляции;
  • - блок горячего водоснабжения;
  • - блок отопления.
В блоках предусмотрена установка необходимых приборов КИП и А. Осуществлено подключение термодатчиков, привода клапана регулирующего, насосов, реле давления, реле перепада давления к шкафу управления, а также термопреобразователей сопротивления и преобразователей расхода к вычислителю теплосчетчика. Вся кабельная продукция также входит в комплект поставки блоков.


Для точного расчета стоимости изготовления БТП необходимо заполнить опросный лист.
